Wichtigste Erkenntnis: Linearführungen und Linearbuchsen nutzen beide Wälzkörper, erzeugen aber unterschiedliche Lastpfade. Eine Profilschiene überträgt die Last auf ein montiertes Maschinengestell, während eine Linearbuchse auf einer runden Welle läuft, deren Durchmesser, Spannweite und Lagerungsmethode die Systemsteifigkeit maßgeblich beeinflussen. |
Der Vergleich zwischen Linearführungen vs. Linearbuchsen Es handelt sich nicht einfach um die Wahl zwischen einer teuren und einer kostengünstigen Komponente. Beide Systeme ermöglichen eine gleichmäßige lineare Bewegung, aber sie tragen Lasten, widerstehen Momenten und übertragen Kräfte auf unterschiedliche Weise in die Maschinenstruktur.
Eine profilierte Linearführung verwendet eine profilierte Schiene und einen Kugelumlaufblock. Eine Linearbuchse nutzt Kugelumlauf auf einer zylindrischen Welle. Diese Systeme sind in der Regel nicht direkt austauschbar, da sie sich in ihrer Montagegeometrie, Tragkonstruktion, ihren Toleranzen und Tragfähigkeiten unterscheiden.
Die richtige Wahl hängt daher von der gesamten Maschine ab: Lastrichtung, Lastschwerpunkt, Wellen- oder Schienenlagerung, erforderliche Steifigkeit, Montagegenauigkeit, verfügbarer Platz, Wartungsbedingungen und Gesamtkosten. Dieser Artikel vergleicht diese technischen Faktoren, ohne feste Leistungskennzahlen oder unbeschränkte Drehzahl- und Lebensdauergrenzen anzuwenden.
| In diesem Artikel verwendete Terminologie: “Profilierte Linearführung” bezeichnet eine Schienen- und Blockführung mit profilierten Laufbahnen. “Linearbuchse” bezeichnet ein Gleitkugellager, das auf einer zylindrischen Präzisionswelle läuft. Der Begriff “Rundwellen-Linearführung” wird hier nur synonym verwendet. |
Worin besteht der strukturelle Unterschied zwischen einer Linearführung und einer Linearbuchse?
Eine profilierte Linearführung besteht aus einer Schiene, einem oder mehreren Blöcken und Kugel- oder Rollenlagern. Die Schiene ist üblicherweise längs mit dem Maschinengestell verschraubt. Die Laufbahngeometrie innerhalb der Schiene und der Blöcke nimmt Belastungen aus verschiedenen Richtungen auf, abhängig von den Angaben im Katalog und der gewählten Blockanordnung.

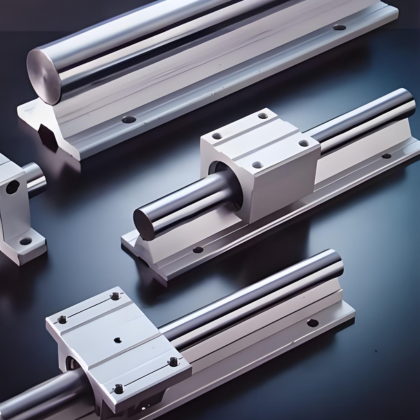

Im Gegensatz dazu handelt es sich bei einer Linearbuchse um ein kugelgelagertes Gleitlager, das auf einer zylindrischen Präzisionswelle läuft. Sie ermöglicht eine lineare Bewegung mit geringem Widerstand, während die Wellenlagerung, die Anzahl der Buchsen, die Gehäuseausrichtung und der Abstand die Steifigkeit und Rotationsstabilität des installierten Systems bestimmen.
Für Terminologie, Grenzmaße und Toleranzangaben siehe ISO 10285 für Gleitlager für Linearkugeln. Diese Maßnorm dient der Produktdefinition und -spezifikation; der Maschinenkonstrukteur muss jedoch weiterhin die Lastverteilung, die Wellendurchbiegung und den Momentenwiderstand für die tatsächliche Auslegung berechnen.
In der Praxis wird der Begriff “Linearführung” mitunter für beide Produktfamilien verwendet. In diesem Artikel bezeichnet “Linearbuchse” jedoch ein Gleitkugellager auf einer runden Welle, während “Profil-Linearführung” ein Schienen- und Blocksystem mit profilierten Laufbahnen meint. Eine ausführlichere Erklärung von Schienen, Blöcken und Wälzkörperzirkulation finden Sie in der entsprechenden Publikation. wie eine profilierte Linearführung die Bewegung unterstützt.
| Designmerkmal | Profilierte Linearführung | Lineares Buchsensystem |
|---|---|---|
| Mitglied des Guides | Profilierte Schiene mit präzisen Laufbahnen | Zylindrische Präzisionswelle |
| Bewegliches Element | Umlaufblock oder -wagen | Lineare Buchse, die in einem Gehäuse oder Flansch installiert ist |
| Unterstützungspfad | Die Schiene überträgt die Last normalerweise auf die Montagebasis. | Die Buchse überträgt die Last auf eine Welle und deren Lager. |
| Momentunterstützung | Die Hersteller liefern Katalogwerte für Nick-, Gier- und Rollwinkel. | Hängt üblicherweise von der Anzahl der Buchsen, der Wellenanzahl und dem Abstand ab. |
Wie verhalten sich Lastpfad, Wellenlagerung und Momentenlasten zueinander?
Die Tragkonstruktion ist für einen fairen Vergleich unerlässlich. Konstrukteure verschrauben üblicherweise eine Profilschiene entlang ihrer gesamten Länge mit einem starren Sockel. Schiene und Sockel arbeiten somit zusammen. Im Gegensatz dazu kann eine runde Welle an ihren Enden, an mehreren Punkten oder durchgehend auf einer Wellentragschiene gelagert werden.
Änderungen der Wellenlagerung und der Systemsteifigkeit
Beispielsweise verhält sich eine endgelagerte Welle anders als eine vollflächig gelagerte Welle. Mit zunehmender Wellenlänge und Belastung kann die Durchbiegung zum Hauptkriterium für die Genauigkeit werden. Dies bedeutet jedoch nicht, dass jedes Rundwellensystem ungelagert ist. Der Konstrukteur muss Wellendurchmesser, ungelagerte Spannweite, Lagerabstand und Basissteifigkeit für die jeweilige Auslegung überprüfen.
Momentenlasten verändern die erforderliche Anordnung
Auch Momentenbelastungen erfordern die gleiche Sorgfalt. Eine einzelne Standard-Linearführung bietet nur begrenzten Widerstand gegen die Rotation der Plattform. Konstrukteure verwenden daher häufig zwei Wellen, mehrere Führungen und größere Abstände, um Nick-, Gier- oder Rollbewegungen entgegenzuwirken. Profilierte Führungsblöcke hingegen liefern zwar katalogisierte Momentenwerte, die tatsächliche Blockbelastung hängt jedoch weiterhin vom Schienenabstand, dem Blockabstand und der Lage des Lastschwerpunkts ab.
| Designfaktor | Profilierte Linearführung | Lineares Buchsensystem | Hauptprüfung |
|---|---|---|---|
| Basisunterstützung | Normalerweise entlang der Schienenlänge verschraubt | Designer können End-, Mehrpunkt- oder Vollstützungen verwenden. | Basissteifigkeit und Stützgeometrie |
| Ablenkungsrisiko | Verbunden mit der Steifigkeit von Schiene, Sockel und Maschinenrahmen | Eng verbunden mit Schaftdurchmesser, Spannweite und Lagerungsmethode | Durchbiegung an der tatsächlichen Lastposition |
| Momentsteuerung | Blockbewertungen und Leitfadenanordnung unterstützen Momente | Üblicherweise werden mehrere Buchsen oder Wellen mit ausreichendem Abstand benötigt. | Nick-, Gier-, Roll- und Lastversatz |
| Offene Spannkonstruktion | Erfordert eine Stützkonstruktion unterhalb oder neben der Schiene. | Eine Welle kann eine Öffnung überbrücken, solange die Durchbiegung akzeptabel bleibt. | Spannweite, Belastung, Wellendurchmesser und Sicherheitsfaktor |
Vergleichen Sie daher nicht die Katalogkapazität, ohne vorher die tatsächliche Block- oder Buchsenbelastung zu berechnen. Statische Stoßbelastung und Ermüdungslebensdauer beantworten ebenfalls unterschiedliche technische Fragestellungen. Dieser Leitfaden erläutert die Unterschiede zwischen Dynamische und statische Belastbarkeitswerte für Linearführungen.
| Technischer Hinweis: Ein fairer Vergleich muss die Tragkonstruktion berücksichtigen. Der Vergleich einer vollständig montierten Profilschiene mit einem langen, endseitig gelagerten Schaft vermischt Produktunterschiede mit Unterschieden in den Lagerungsbedingungen. |
Worin unterscheiden sich Genauigkeit, Steifigkeit, Spiel und Reibung?
Zunächst bieten Hersteller üblicherweise profilierte Führungen in definierten Genauigkeits- und Vorspannungsklassen an. Die Genauigkeitsklassen begrenzen die Maß- und Lauftoleranzen innerhalb der Produktreihe. Die Vorspannung kann das interne Spiel verringern und die lokale Steifigkeit erhöhen, allerdings erhöht sie auch den Laufwiderstand und die Empfindlichkeit gegenüber Montagefehlern.
Im Gegensatz dazu handhaben Linearbuchsensysteme das Spiel anders. Wellentoleranz, Wellengeradheit, Gehäusebohrung, Buchsenkonstruktion und Einbaupassung beeinflussen Spiel und Laufverhalten.
Widerstand. Offene oder spielverstellbare Buchsen können das Spiel verringern, aber ihre Einstellmethode ist nicht die gleiche wie eine profilierte Führungsvorspannungsklasse.
Allerdings bestimmt keine der beiden Lagerfamilien allein die vollständige Maschinengenauigkeit. Struktur, Antrieb, Sensor, Montageflächen, thermische Bedingungen und Lastverteilung spielen weiterhin eine Rolle.
der Genauigkeitskette. Ebenso sollten Reibungswerte vom jeweiligen Hersteller und Modell und nicht von einem allgemeinen Wert für die gesamte Kategorie übernommen werden.
| Leistungsbereich | Profilierte Linearführung | Lineares Buchsensystem | Was bestimmt das Ergebnis? |
|---|---|---|---|
| Genauigkeitskontrolle | Hersteller bieten üblicherweise definierte Produktgenauigkeitsklassen an. | Abhängig von den Toleranzen von Welle und Gehäuse sowie der Einbaupassung | Vollständiges Achsentoleranzbudget |
| Freigabekontrolle | Freiraum- oder Vorspannungsklasse innerhalb der Führungsserie | Passgenauigkeit der Welle, Passgenauigkeit des Gehäuses und verstellbare Buchsenkonstruktion, sofern verfügbar | Zulässiges Spiel und Laufwiderstand |
| Systemsteifigkeit | Eine starre Basis verleiht dem Schienensystem oft eine hohe Steifigkeit. | Größere Wellen, vollständige Unterstützung und größerer Wellenabstand können die Steifigkeit verbessern. | Lager-, Stütz- und Maschinenrahmensteifigkeit |
| Laufwiderstand | Vorspannung, Dichtungen, Schmierung und Ausrichtung beeinflussen den Widerstand | Einflussfaktoren auf die Widerstandsfähigkeit: Wellenoberfläche, Spiel, Schmierung und Gehäuseausrichtung | Spezifisches Modell und Installationszustand |
Wie verhalten sich Installation, Wartung und Gesamtkosten im Vergleich?
Profilierte Schienen erfordern üblicherweise eine kontrollierte Ebenheit der Montagefläche, Referenzkanten und Parallelität. Das Ausrichten zweier Schienen kann in einem Doppelschienensystem zu inneren Spannungen führen. Daher sind die Bearbeitungsqualität und die Anzugsreihenfolge von entscheidender Bedeutung.
Im Vergleich dazu kann eine Linearbuchse einige Konstruktionen vereinfachen, erfordert aber dennoch eine Wellenausrichtung, eine Gehäuseausrichtung und eine geeignete Wellenlagerung. Ein System mit selbstausrichtenden Gehäusen oder
Ausgewählte offene Buchsen können größere Einbautoleranzen tolerieren. Eine Buchse kann jedoch weder einen stark falsch ausgerichteten Rahmen noch eine zu kleine Welle korrigieren.
Darüber hinaus bietet keine der beiden Produktfamilien automatisch einen besseren Schutz vor Staub, Kühlmittel oder Feuchtigkeit. Der Schutz hängt von Dichtungen, Abstreifern, der Zugänglichkeit von Welle oder Schiene, Abdeckungen, Schmierstoffen, der Reinigungszugänglichkeit und der Art der Verunreinigung selbst ab. Eine freiliegende, geschmierte Welle kann Partikel ansammeln, während eine ungeschützte Profilschiene ebenfalls durch Verschmutzungen der Laufbahn beeinträchtigt werden kann.
| Entscheidungsbereich | Profilierte Linearführung | Lineares Buchsensystem |
|---|---|---|
| Montagestruktur | Vorbereitete Basis, Bezugsflächen und kontrollierte Parallelität | Wellenhalterungen, Gehäuse und Wellen-zu-Wellen-Ausrichtung |
| Anfängliche Komponentenkosten | Bei Schienen- und Blockkomponenten oft höher. | Bei Standardwellen und -buchsen oft niedriger. |
| Strukturkosten | Beinhaltet die Vorbereitung des Untergrunds und die Ausrichtungsarbeiten. | Beinhaltet Wellendurchmesser, Stützen, Gehäuse und Rahmenverstärkung |
| Wartungsschwerpunkt | Schmierung, Dichtungen, Schienenreinheit und Blockzustand | Wellenreinheit, Schmierung, Oberflächenverschleiß und Gehäusezustand |
| Ersatz | Prüfen Sie die Kompatibilität von Schiene, Block, Vorspannung und Genauigkeit. | Standardisierte Wellen- und Buchsenformate können die Wartung vor Ort vereinfachen. |
Folglich reagiert die Montage von Profilschienen empfindlicher auf Bezugsflächen und die Ausrichtungsreihenfolge. Diese Montageanleitung erläutert dies. Montageanforderungen für profilierte Linearführungen.
Wann sollte man welches Linearbewegungssystem wählen?
Basierend auf der Anwendungsunterstützung von IMTEK sind profilierte Linearführungen in der Regel die robustere Ausgangsbasis, wenn eine Achse Momentenbelastungen aufnehmen, die Ausrichtung beibehalten und die Last auf ein starres Maschinenfundament übertragen muss. Linearbuchsen sind weiterhin praktikabel für einfachere, gering belastete Wellensysteme, offene Konstruktionen und Anwendungen, bei denen die Anschaffungskosten der Komponenten den größten Einfluss haben. Die endgültige Wahl erfordert jedoch eine Überprüfung hinsichtlich Lastrichtung, Lastschwerpunktversatz, Wellen- oder Schienenspannweite, Geschwindigkeit, Beschleunigung, Verschmutzung und Wartungszugänglichkeit. Die folgende Matrix fasst diese Prüfungen zusammen, ohne eines der Systeme als generell besser zu bewerten.
IMTEK-Auswahlmatrix
| Entscheidungsvariable | Profilierte Linearführung | Lineares Buchsensystem | Auswahlprüfung |
|---|---|---|---|
| Direkte Belastung | Eine montierte Schiene ermöglicht einen kompakten Lastpfad in die Maschinenbasis. | Die Welle und ihre Lager tragen die Last von der Buchse. | Tatsächliche Lastrichtung und der am stärksten belastete Block oder die am stärksten belastete Buchse |
| Momentenlast | Die im Katalog angegebenen Werte für Nick-, Gier- und Rollwinkel unterstützen kompakte Layouts. | Die Momentensteuerung basiert normalerweise auf mehreren Buchsen, zwei Wellen und ausreichendem Abstand. | Lastschwerpunktversatz und verfügbarer Schienen-, Wellen- oder Buchsenabstand |
| Schienen- oder Schachtspannweite | Die Schiene wird normalerweise entlang ihrer Montagelänge abgestützt. | Wellendurchmesser, freie Spannweite und Stützmethode bestimmen die Durchbiegung. | Erforderliche Reise, Bedarf an offenen Spannweiten und Stützgeometrie |
| Erforderliche Steifigkeit | Oftmals der stärkere Ausgangspunkt auf einer starren, präzise vorbereiteten Basis | Die Steifigkeit kann durch größere Wellen, vollständige Unterstützung und größere Abstände verbessert werden. | Zulässige Durchbiegung und vollständige Struktursteifigkeit |
| Geschwindigkeit und Umkehrung | Vorspannung, Dichtungen, Schmierung und bewegte Masse beeinflussen das dynamische Verhalten | Wellenbearbeitung, Spiel, Schmierung und Lagerung beeinflussen das dynamische Verhalten | Höchstgeschwindigkeit, Beschleunigung, Umkehrfrequenz und Tastverhältnis |
| Verunreinigung | Dichtungen, Abstreifer, Abdeckungen und Schmiermittel schützen die Schienen und Laufbahnen. | Dichtungen, Abdeckungen und Reinigungsmaßnahmen schützen die freiliegende Welle und die Buchse. | Partikelart, Feuchtigkeit, Kühlmittel und Reinigungsprozess |
| Installation | Erfordert kontrollierte Ebenheit, Bezugsflächen und Schienenparallelität | Erfordert Wellenlagerung, Gehäuseausrichtung und Wellen-zu-Wellen-Ausrichtung | Bearbeitungsmöglichkeiten, Montageverfahren und Servicezugang |
| Wartung | Schmierung, Dichtungen, Schienenreinheit und Blockzustand prüfen | Prüfen Sie die Sauberkeit, Schmierung, den Verschleiß und den Zustand der Welle sowie den Zustand des Gehäuses. | Wartungsintervall, Zugang und Austauschstrategie |
| Anfangs- und Gesamtkosten | Die Komponentenkosten können höher sein; inklusive Untergrundvorbereitung und Ausrichtung. | Die Komponentenkosten können niedriger sein; dazu gehören Wellen, Halterungen, Gehäuse und Rahmensteifigkeit. | Kosten des installierten Systems und nicht nur der Preis für das Trägersystem |
IMTEK Profiled Guide Series Map
Deutet die Matrix auf eine Profilschienenarchitektur hin, besteht der nächste Schritt darin, die Führungsfamilie an die Maschinenabmessungen und die Steifigkeitsanforderungen anzupassen. IMTEK unterteilt seine wichtigsten Führungslösungen in die Serien TO, TT, TZ und TG.
| IMTEK-Serie | Leitfaden-Typ | Erste Antragsprüfung |
|---|---|---|
| ZU | Standardmäßige profilierte Kugelführung | Allgemeine Automatisierung, multidirektionale Belastung und höhere Lastanforderungen |
| TT | Flache, kugelförmige Profil-Linearführung | Reduzierte Montagehöhe und kompakte Maschinenlayouts |
| TZ | Profilierte Linearführung mit Rollen | Hohe Steifigkeit, schwere Last und anspruchsvolle Momentenbelastungsbedingungen |
| TG | Miniatur-Kugelprofil-Linearführung | Kompakte Automatisierungs-, Halbleiter-, Labor- und Medizintechnik |
Wenn jedoch Geschwindigkeit und häufige Richtungswechsel die wichtigsten Anforderungen sind, sollte der separate Vergleich von … verwendet werden. Profilierte Führungen und Rundwellenlager bei hohen Geschwindigkeiten anstatt einen allgemeinen Geschwindigkeitsgrenzwert anzuwenden.
Daten für eine Überprüfung eines Linearbewegungssystems Bereiten Sie die Nutzlast, die Lastschwerpunktlage, den Hub, die Geschwindigkeit, die Beschleunigung, die Montageausrichtung, die Wellen- oder Schienenlagerung, die Anzahl der Blöcke oder Buchsen, den Abstand, die erforderliche Steifigkeit, die Genauigkeit, die Umgebungsbedingungen und den verfügbaren Platz vor. Falls ein Profilschienensystem die stabilere Ausgangsbasis darstellt, vergleichen Sie die verfügbaren IMTEK profilierte Linearführungsfamilien bevor die endgültige Serie und Größe bestätigt werden. |
Häufig gestellte Fragen zu Linearführungen im Vergleich zu Linearbuchsen
Sind Linearführungen und Linearbuchsen direkt austauschbar?
In der Regel nicht. Ihre Schienen- oder Wellengeometrie, Montageabmessungen, Tragkonstruktionen, Tragfähigkeiten und Methoden zur Spielbegrenzung unterscheiden sich. Der Austausch der einen Bauweise durch die andere erfordert normalerweise eine mechanische Neukonstruktion.
Welches System ist starrer?
Eine profilierte Schiene, die auf einem starren Fundament montiert ist, erzeugt oft einen steiferen Lastpfad. Ein Rundwellensystem kann jedoch durch größere Wellen, vollständige Abstützung und größeren Wellenabstand an Steifigkeit gewinnen. Vergleichen Sie die Gesamtkonstruktion, nicht nur die Lager.
Kann eine lineare Buchse Momentenbelastungen aufnehmen?
Eine einzelne Standardbuchse hat eine begrenzte Drehlastkapazität. Konstrukteure verwenden üblicherweise mehrere Buchsen, zwei Wellen und einen ausreichenden Abstand, wenn die Plattform Nick-, Gier- oder Rollbewegungen widerstehen muss.
Sind Linearbuchsen toleranter gegenüber Fehlausrichtungen?
Manche Buchsengehäuse und verstellbare oder selbstausrichtende Konstruktionen können größere Einbautoleranzen ausgleichen als eine vorgespannte Doppelschienenführung. Dennoch bleibt die Ausrichtung von Welle und Gehäuse unerlässlich, und keine Buchse kann einen stark verzogenen Rahmen korrigieren.
Welche Daten sollte ich angeben, bevor ich mich zwischen ihnen entscheide?
Bitte geben Sie Nutzlast, Lastversatz, Hub, Geschwindigkeit, Beschleunigung, Montageausrichtung, Wellen- oder Schienenunterstützung, Abstand, erforderliche Steifigkeit, Genauigkeit, Umgebungsbedingungen, Wartungszugang, verfügbaren Platz und Kostenziel an.
Abschluss
Zusammenfassend lässt sich sagen, dass die Entscheidung zwischen Linearführungen vs. Linearbuchsen Es handelt sich im Wesentlichen um eine Entscheidung bezüglich Lastpfad und Maschinenstruktur. Eine Profilschiene überträgt die Last üblicherweise auf eine vorbereitete Auflagefläche und bietet definierte Genauigkeits-, Vorspannungs- und Momentenbelastbarkeitsoptionen. Eine Linearführung läuft auf einer zylindrischen Welle, daher sind Wellendurchmesser, Spannweite, Lagerung und Gehäuseanordnung zentrale Konstruktionsvariablen.
Daher ist keines der beiden Systeme generell besser. Wählen Sie die Profilführung, wenn kompakte Momentenlagerung, Steifigkeit und kontrollierte Genauigkeit im Vordergrund stehen. Prüfen Sie ein Buchsen-Wellen-System, wenn geringe Lasten, einfache Konstruktion oder eine offene Spannweite wichtiger sind. In beiden Fällen müssen vor der Freigabe der Konstruktion die tatsächliche Last, die Tragkonstruktion, die Ausrichtung, die Umgebungsbedingungen und die Lebensdaueranforderungen geprüft werden.
