Was können IMTEK Präzisionskugelgewindetriebe für Ihre Maschinenkonstruktion leisten?
IMTEK ist mehr als nur ein Lieferant von Automatisierungskomponenten – wir sind Ihr Partner für Präzisionsantriebe. Unsere Präzisionskugelgewindetriebe werden in ISO-zertifizierten Werken gefertigt und bieten vollständige Materialrückverfolgbarkeit, Prüfberichte nach ISO 100% sowie wettbewerbsfähige Preise weltweit. Unser erfahrenes technisches Team unterstützt Sie bei der Entwicklung von Linearmodulen, der Auswahl der passenden Linearmotorkupplung und der Entwicklung von Montageschnittstellen für die nahtlose Integration in Ihr System.
- Präzisionssorten: C3 / C5 / C7
- Schraubendurchmesser: 12 mm bis 80 mm
- Lead-OptionenVon 2 mm bis 50 mm
- Material: Kugelgewindetrieb aus GCr15-Wälzlagerstahl / Edelstahl erhältlich
- Schmierung: Auf Fett- oder Ölbasis; selbstschmierende Mutter optional
- Vorladeoptionen: Leichte / mittlere / starke Vorspannung (P0–P5)
Benötigen Sie CAD-Dateien für Kugelgewindetriebe oder ein individuelles Angebot für Lösungen?
Unsere präzisionsgeschliffenen Kugelgewindetriebe zeichnen sich durch außergewöhnliche Linearführung aus und sind ideal für CNC-Maschinen, Anlagen zur Halbleiterfertigung, Medizingeräte und industrielle Automatisierungssysteme mit hohen Belastungen. Dank geringer Reibung, hohem Wirkungsgrad und wiederholgenauer Positioniergenauigkeit sind IMTEK-Kugelgewindetriebe herkömmlichen Kugelgewindetrieben hinsichtlich Dynamik und Lebensdauer deutlich überlegen. Der Wirkungsgrad der Kugelgewindetriebe liegt bei 90–98 Prozent und ist damit 2- bis 4-mal höher als bei Gleitgewindetrieben. Dadurch können sie Drehmoment in Schubkraft und Schubkraft in Drehmoment effektiv umwandeln.
- CNC-Bearbeitungszentren
- Halbleiter-Montagelinien
- Automatisierte Inspektionssysteme
- 3D-Drucker und Pick-and-Place-Roboter
- Elektrische Aktuatoren und Servoantriebssysteme
Was sind Kugelgewindetriebe?
Kugelgewindetriebe sind hochpräzise mechanische Bauteile, die Rollbewegungen in lineare Bewegungen umwandeln. Sie bestehen aus Gewindespindeln und Kugelmuttern, die eine reibungslose und effiziente Kraftübertragung bei minimaler Reibung ermöglichen. Im Vergleich zu herkömmlichen Kugelgewindetrieben oder Hydrauliksystemen bieten Kugelgewindetriebe eine höhere Effizienz und bessere Steuerungsmöglichkeiten. Dadurch steigern sie die Produktivität, senken den Energieverbrauch und fördern Fortschritte in der Automatisierung und Präzisionstechnik.
Produkt nach Vertriebsmethoden

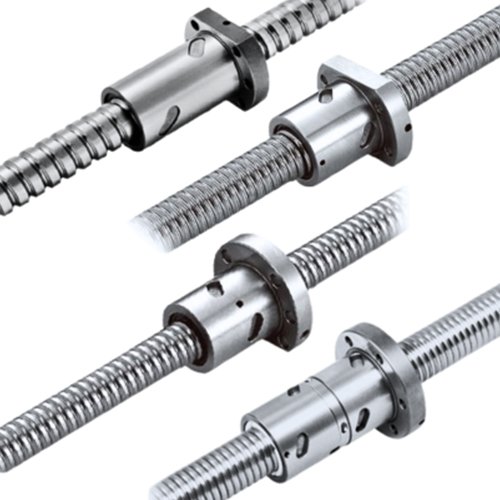

Dank des geringeren Platzbedarfs und des nur 1/3 des Drehmoments herkömmlicher Kugelgewindetriebe findet die Baureihe mit Innenumlauf breite Anwendung in hochpräzisen Industriemaschinen, Werkzeugmaschinen und Automatisierungsanlagen.

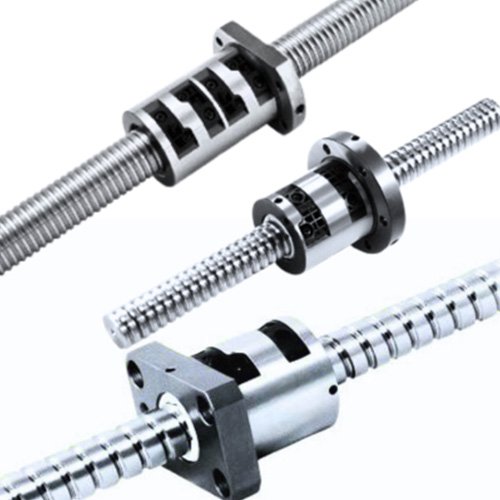

Die Baureihe mit Außenumlauf eignet sich besonders für Hochgeschwindigkeitsanwendungen, einschließlich CNC- und hochpräziser Werkzeugmaschinen, da ihre Konstruktion mit Außenrücklauf sowohl hohe Belastungen als auch einen geräuscharmen Betrieb ermöglicht.
Endkappen-Kugelgewindetriebe eignen sich für Hochgeschwindigkeits- und Hochpräzisionsanwendungen, einschließlich CNC-Fräsmaschinen und medizinischer Geräte, und können eine gute Wahl für anspruchsvolle industrielle Anwendungen sein.
Produkt von innenliegenden Kugelgewindetrieben
SFNU-Serie

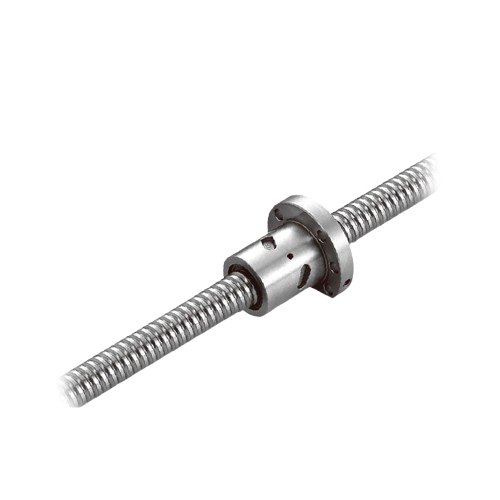

SFNI-Serie
SFMR-Serie

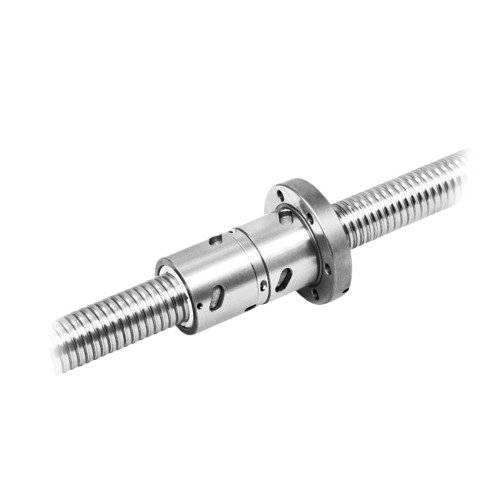

OFR-Serie

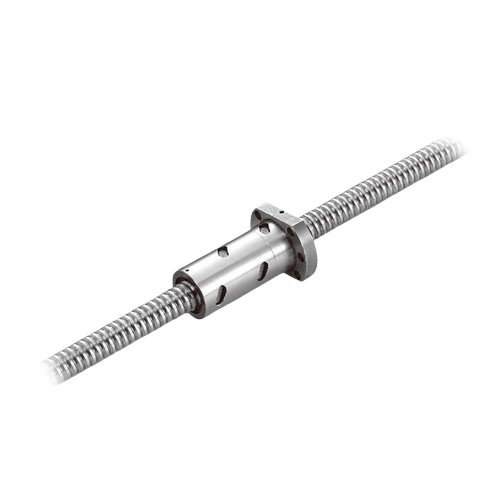

OFUR-Serie
Produkt von Kugelumlaufspindeln mit Außenumlauf

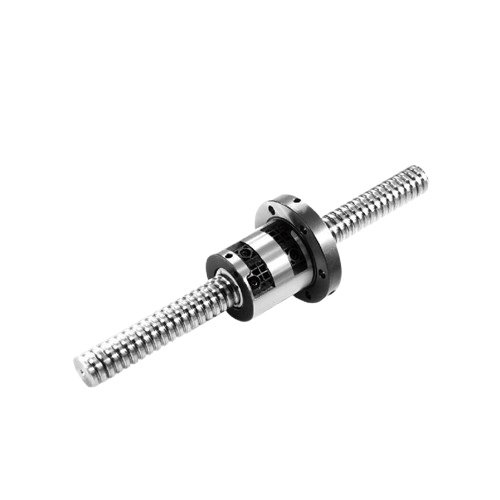

SFVR-Serie

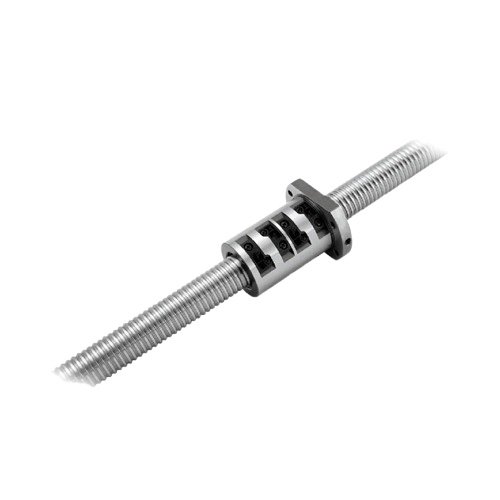

OFVR-Serie

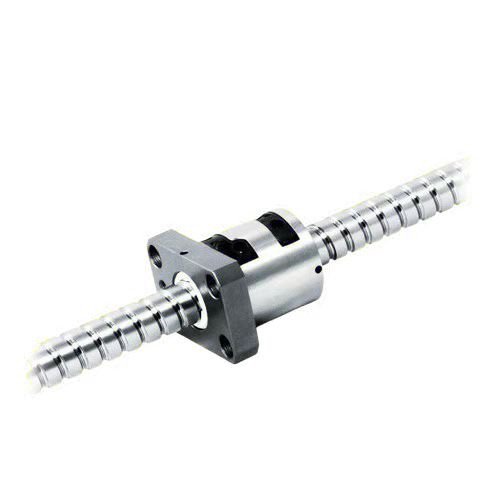

XSV-Serie
Produkt der Endkappenserie: Kugelgewindetriebe

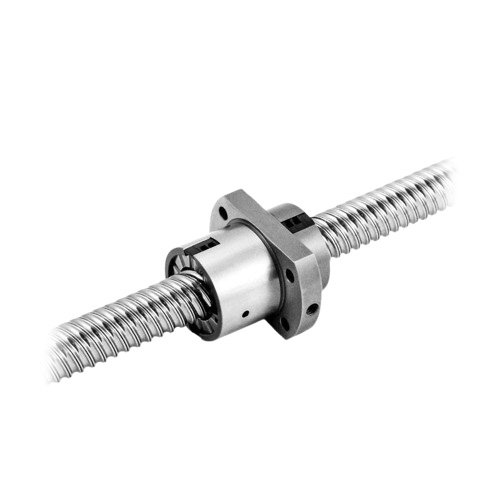

SFY-Serie
SFYA-Serie

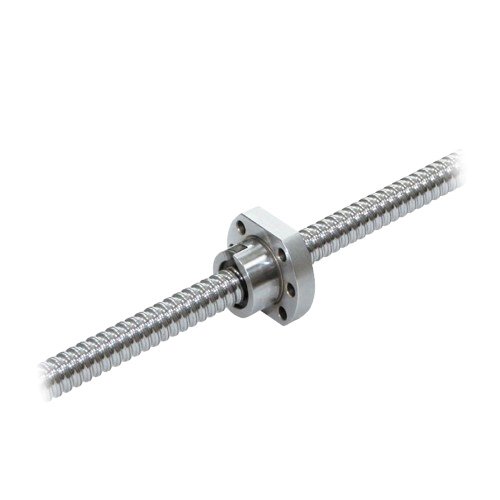

SFA-Serie

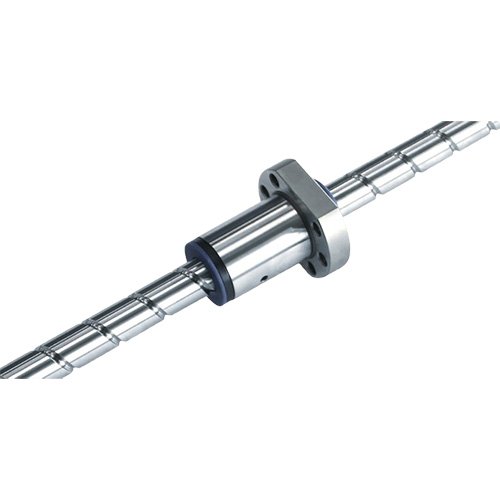

SFJ-Serie
Merkmale der IMTEK Präzisionskugelgewindetriebe
Hohe mechanische Effizienz, außergewöhnliche Genauigkeit, hervorragende Wiederholgenauigkeit und die Fähigkeit, schwere Lasten bei hoher Geschwindigkeit zu bewältigen, sind die herausragenden Merkmale der Kugelgewindetriebe von IMTEK.
Dank der fortschrittlichen Gewindeschleiftechnologie von IMTEK bieten unsere Kugelgewindetriebe eine Steigungsgenauigkeit bis zur Güteklasse C3 (±5 µm/300 mm). Ideal für die Präzisionsbearbeitung und Robotersysteme.
Wir unterstützen OEM-Anpassungen: Bearbeitung der Wellenenden, spezielle Mutternkonstruktionen, verlängerte Hublängen oder spielfreie Vorspannung auf Anfrage.
Durch den Wälzkontakt zwischen Kugel und Schraubenwelle werden Reibungsverluste minimiert und ein Wirkungsgrad gegenüber 90% erreicht – wodurch Wärmeerzeugung und Energieverbrauch reduziert werden.
Unsere Kugelgewindetriebe sind mit gehärteten Laufbahnen, präzisionsgeschliffenen Oberflächen und optionalen Schmiersystemen ausgestattet, um eine lange Lebensdauer bei Dauerbetrieb zu gewährleisten.
Wir antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, CAD-Modellen und Lieferterminplan.
Warum IMTEK Kugelgewindetriebe?
Reibungsarme Konstruktionen reduzieren den Verschleiß und verbessern die Lebensdauer. Darüber hinaus gewährleisten sie eine gleichbleibende Leistung und sind unerlässlich in der Halbleiterfertigung und im 3D-Druck, wo höchste Genauigkeit im Mikrometerbereich gefordert ist.
Kugelgewindetriebe spielen auch in Systemen mit Anforderungen an präzise Positionierung und kontrollierte Bewegung in industriellen Anwendungen eine wichtige Rolle. Sie werden häufig in CNC-Bearbeitungszentren zur Werkzeugpositionierung, in der Robotik und in der automatisierten Fertigung zur Förderband- oder Aktorsteuerung eingesetzt und sind in der Halbleiterfertigung sowie in der Medizintechnik, die Genauigkeiten im Mikrometerbereich erfordern, unverzichtbar.
Dank jahrelanger Erfahrung verwendet IMTEK für seine Kugelgewindetriebe streng ausgewählte Materialien und durchläuft intensive Wärmebehandlungs- und Verarbeitungstechniken, wodurch Kugelgewindetriebe mit hoher Haltbarkeit entstehen.
Ressource
Wenn Sie mehr über detaillierte Informationen zu verschiedenen Arten von Kugelgewindetrieben erfahren möchten, ist der IMTEK-Katalog eine gute Wahl für Sie.
Eine durchdachte Empfehlung mit 2D- und 3D-Zeichnungen sowie weiteren Spezifikationen hilft Ihnen, die Kugelgewindetrieb-Lösung anschaulich darzustellen.
Das IMTEK Video Center bietet Ihnen eine Vielzahl visueller Präsentationen, die jederzeit für Sie bereitstehen.
Produkt nach Verarbeitungsmethoden
IMTEK bietet zwei Arten von Kugelgewindetrieben an, die sich in ihren Fertigungsverfahren unterscheiden: Rollenkugelgewindetriebe und präzisionsgeschliffene Kugelgewindetriebe. Die Präzisionskugelgewindetriebe werden durch Schleifen der Spindel hergestellt, während die gerollten Kugelgewindetriebe durch Walzen gefertigt werden.
- Präzisionsgeschliffene Kugelgewindetriebe
Sie bieten hohe Positioniergenauigkeit und Wiederholgenauigkeit, laufen ruhig und stabil und zeichnen sich durch eine lange Lebensdauer aus. Hocheffiziente Kugelgewindetriebe sind daher eine optimale Lösung für verschiedenste Anwendungen.
- Kugelgewindetriebe
Im Allgemeinen zeichnen sich gerollte Gewindespindeln durch einen ruhigeren Lauf bei gleichzeitig geringerer Reibung und reduziertem Spiel aus. Daher haben sie die herkömmlichen Kugelgewindespindeln und Trapezgewindespindeln nach und nach ersetzt. Gerollte Kugelgewindespindeln eliminieren axiales Spiel durch Vorspannung der Mutter und sind im Vergleich zu präzisionsgeschliffenen Gewindespindeln kostengünstig.
Häufig gestellte Fragen
Kugelgewindetriebe wandeln Drehbewegungen mit hoher Effizienz in lineare Bewegung um. Die Bewegung erfolgt über Kugeln, die zwischen Spindel und Mutter umlaufen. Im Vergleich zu herkömmlichen Trapezgewindetrieben bieten Kugelgewindetriebe einen Wirkungsgrad von über 90 %, geringere Reibungsverluste und eine längere Lebensdauer. Sie eignen sich besonders für Anwendungen mit hohen Geschwindigkeiten, hoher Präzision und hoher Belastung, beispielsweise in CNC-Werkzeugmaschinen und Industrieautomation.
Die Steigung (Strecke pro Spindel) beeinflusst direkt Drehzahl und Belastbarkeit: Große Gewindespindeln eignen sich für hohe Drehzahlen und geringe Lasten (z. B. automatische Sortieranlagen), während Modelle mit kleiner Steigung für hohe Präzision und hohe Belastbarkeit (z. B. Formenbau) geeignet sind. IMTEK bietet kundenspezifische Steigungsoptionen von 0,5 mm bis 50 mm, um Ihren individuellen Anforderungen gerecht zu werden.
Die Steigungstoleranz der präzisionsgeschliffenen Kugelgewindetriebe (Genauigkeit C1–C5) beträgt ≤ ±0,005 mm und eignet sich für CNC-Werkzeugmaschinen oder optische Instrumente. Gerollte Kugelgewindetriebe (C7–C10) sind kostengünstiger, ihre Genauigkeit ist jedoch für allgemeine Automatisierungsanlagen ausreichend. Das Schleifverfahren von IMTEK entspricht den internationalen JIS-Standards und gewährleistet so eine Wiederholgenauigkeit im Nanometerbereich.
Bei der Auswahl der passenden Kugelgewindetriebe sollten Sie verschiedene Aspekte berücksichtigen: Tragfähigkeit, Genauigkeitsklasse (C1–C10), Steigung, Drehzahl, Bauraum und Umgebungsbedingungen. Manchmal spielen auch Temperatur- und Staubbeständigkeit eine wichtige Rolle. IMTEK bietet Ihnen ein kostenloses Produktauswahltool und technische Unterstützung, um die optimale Lösung für Sie zu finden.
Unzureichende Schmierung, falsche Vorspannung, fehlerhafte Montage oder Fremdkörper sind häufige Ursachen für laute Geräusche oder deutliche Vibrationen. Es wird empfohlen, die Kugelgewindetriebe regelmäßig zu reinigen, das vorgeschriebene Fett zu verwenden und zu prüfen, ob die Vorspannung der Belastung entspricht. IMTEK-Kugelgewindetriebe werden hochpräzise geschliffen, wodurch die Geräuschentwicklung deutlich reduziert wird.
Die Lebensdauer wird üblicherweise anhand der Laufleistung (km) oder der Dauerfestigkeit (L10) bewertet. Zu den wichtigsten Einflussfaktoren zählen Überlastung, Stoßbelastung, mangelhafte Schmierung und Verschmutzung. Die Gewindestange von IMTEK besteht aus einsatzgehärtetem Stahl und weist eine mehr als 1,5-mal höhere Lebensdauer als herkömmliche Modelle auf.
