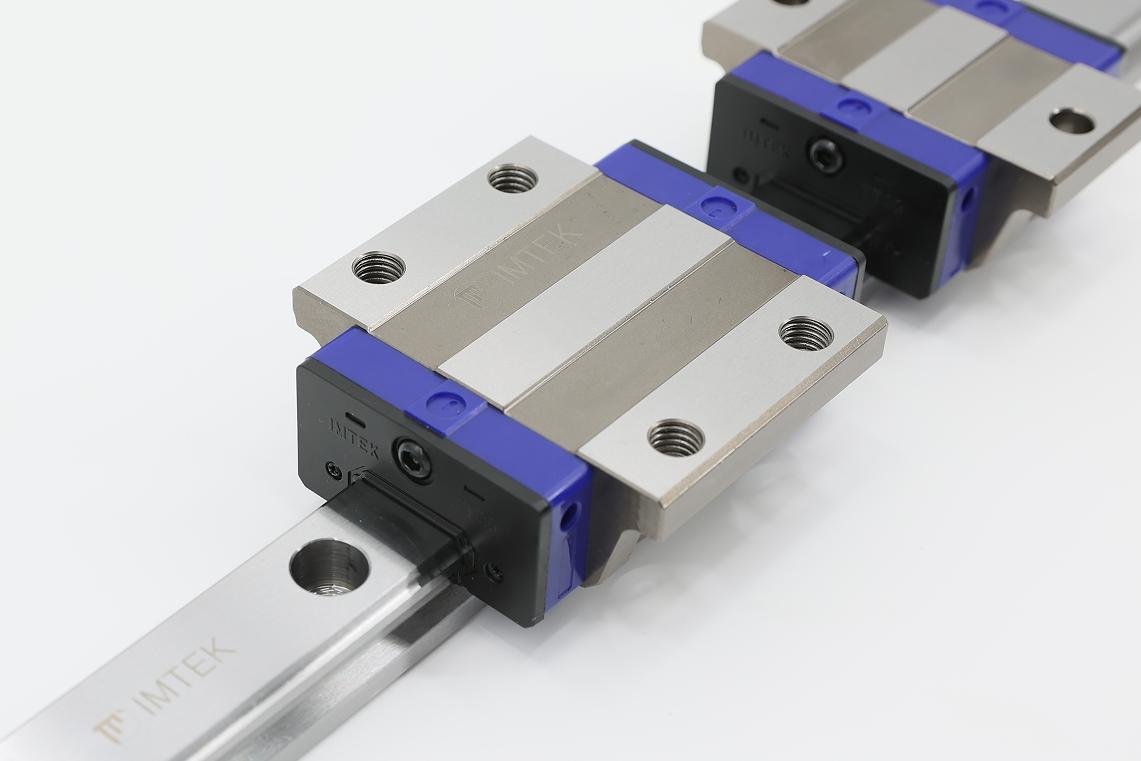

TO-Serie: TOW-CB/HB
TOW-CB/HB: Flanschtyp
Die Linearkugelführungen der TO-Serie sind hochbelastbare Linearführungen. Sie finden breite Anwendung in CNC-Werkzeugmaschinen, Schleifmaschinen und anderen automatisierten Anlagen. IMTEK-Linearführungsblöcke werden in Flansch- und Vierkantausführungen unterteilt. Flansch-Linearführungsblöcke zeichnen sich durch geringe Bauhöhe und große Auflagefläche aus und eignen sich daher für Anwendungen mit weiten Lastabträgen.
- Verschiedene Befestigungsmethoden für Führungswagen:
Verriegelung von oben (TOW-CA/HA);
Verriegelung von unten (TOW-CB/HB);
Verriegeln von oben oder unten (TOW-CC/HC). - Flanschtyp der TO-Serie in verschiedenen Längen:
-CA/CB/CC für normale Länge
-HA/HB/HC für verlängerte Ausführung des Führungswagens - Verschiedene Materialien für IMTEK-Linearkugelführungen:
-Legierter Stahl für Produkte der Standardserie.
-Edelstahl, eine neue Ausführung für spezielle Anwendungsbereiche. - Wenn Sie eine bessere Beständigkeit gegen Korrosionsbeständigkeit wünschen, wenden Sie sich bitte an IMTEK, um weitere Empfehlungen zu Linearführungsschienen und -blöcken aus Edelstahl zu erhalten.
TOW-CB/HB (Flanschblöcke)
Bei den IMTEK-Linearführungen mit Flanschblöcken gibt es drei verschiedene Blockbefestigungsmethoden:
Verriegelung von oben (TOW-CA/HA); Verriegelung von unten (TOW-CB/HB); Verriegelung von oben oder unten (TOW-CC/HC).
Das Modell TOW-CB/HB ist ein Linearführungsblock. Verriegelung von unten (TOW-CB/HB);
-CB für Block normaler Länge und -HB für Block mit zusätzlicher Länge.
Die Linearführungen der TO-Serie werden in zwei Ausführungen unterteilt: nicht austauschbare und austauschbare Ausführungen. Beide Ausführungen weisen die gleichen Spezifikationen auf, jedoch sind die Blöcke und Schienen der austauschbaren Ausführung untereinander austauschbar.
Technische Daten
- GRUNDINFORMATIONEN

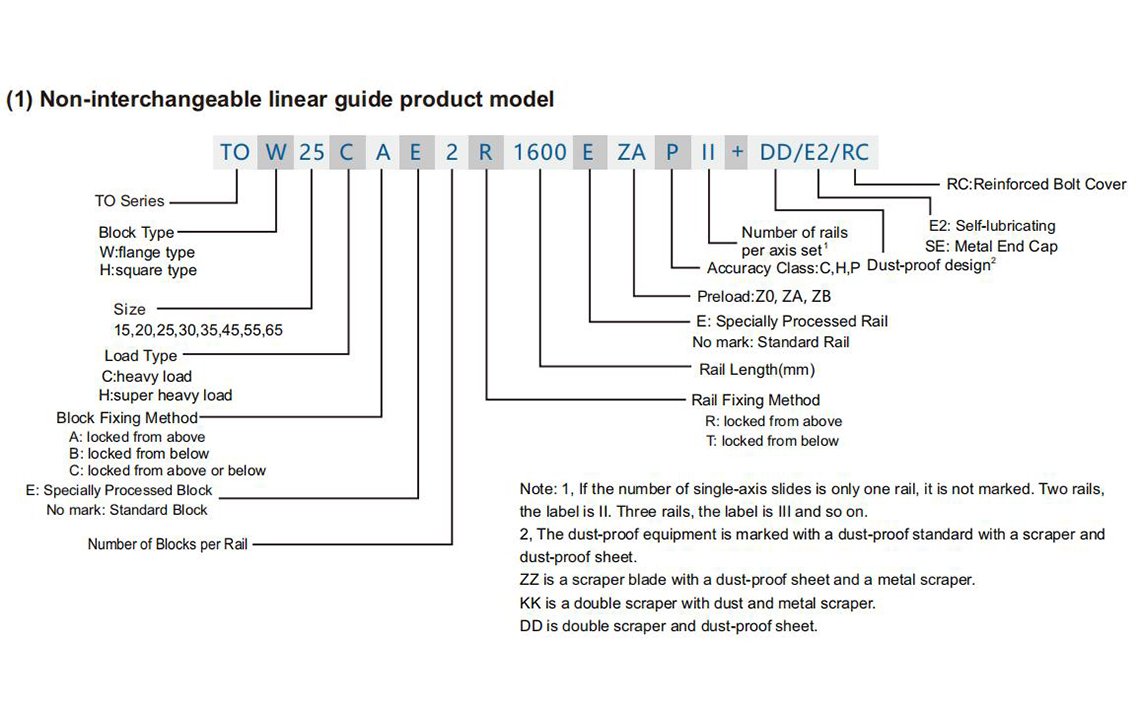

- MODELLNAME
- MODELLNAME
- ABMESSUNGEN
| Serie | TO-Serie |
| Größe | 15/20/25/30/35/45/55/65 |
| Blocktyp | Flansch |
| Lastart | Hohe bis extrem hohe Belastung |
| Montageart | Schloss von unten |
| Schienenlänge | 100–6000 mm |
| Anzahl der Führungswagen | 1/2/3/4/5/6 |
| Genauigkeitsgrad | C (normal); H (hoch); P (Präzision) |
| Zertifizierung | ISO 9001/ISO 14001 |
| Abmessungen des Führungswagenssions | TOW-15/20/25/30/35/45/55/65-CB/HB |
| Installationsbreite (W) | 47; 63; 70; 90; 100; 120; 140; 170 |
| Kombinationshöhe (H) | 24; 30; 36; 42; 48; 60; 70; 90 |
| Länge (L) | 61.4; 77.5/92.2; 84/104.6; 97.4/120.4; 112.4/138.2; 139.4/171.2; 166.7/204.8; 200.2/259.6 |
| Thread(M*l) | M5; M6; M8; M10; M10; M12; M14; 16 |
| Lochabstand (B) | 38; 53; 57; 72; 82; 100; 116; 142 |
| Lochabstand (C) | 30; 40; 45; 52; 62; 80; 95; 110 |
| Blockmaterial | 20CrMo |
| Schienenabmessungen | TOR 15/20/25/30/35/45/55/65 |
| Breite (WR) | 15; 20; 22; 28; 34; 45; 53; 63 |
| Höhe (HR) | 15; 17.5; 22; 26; 29; 38; 44; 53 |
| Lochabstand (p) | 60; 60; 60; 80; 80; 105; 120; 150 |
| D×h×d | 7.5*5.3*4.5; 9.5*8.5*6; 11*9*7; 14*12*9; 20*17*14; 23*20*16; 26*22*18 |
| Statische Kapazität C0(kN) | 23.47; 36.68/47.96; 52.82/69.07; 71.87/93.99; 93.88/122.77; 146.71/191.85; 211.23/276.23; 287.48/420.17 |
| Dynamische Kapazität C (kN) | 14.7; 27.1/32.7; 34.9/42.2; 48.5/58.6; 64.6/77.9; 103.8/125.3; 125.3/184.9; 213.2/277.8 |
| Schienenmaterial | S55c Legierter Stahl |
Hauptmerkmale der Linearführungen vom Typ TOW-CB/HB mit Flansch

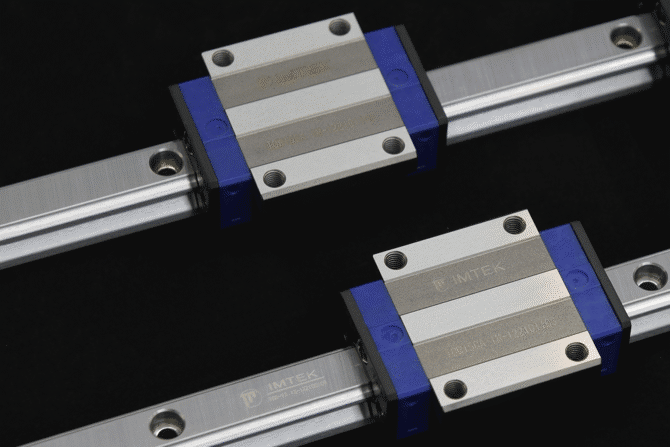

Flanschblockkonstruktion für höhere Montagestabilität
Die Flanschblockkonstruktion bietet eine größere Montagefläche und eine verbesserte Befestigungsstabilität und eignet sich daher für Anwendungen, die eine stärkere Unterstützung und eine sicherere Installation erfordern.
Drei Genauigkeitsgrade für unterschiedliche Bewegungsanforderungen
Die Linearführungen TOW-CB/HB sind in den Genauigkeitsklassen C (normal), H (hoch) und P (Präzision) erhältlich. Dadurch lässt sich die Führungsspezifikation optimal an die Positionieranforderungen der Maschine anpassen, ohne dass eine unnötige Überdimensionierung erforderlich ist.
Austauschbare und nicht austauschbare Optionen
Die Linearführungen TOW-CB/HB sind sowohl in austauschbaren als auch in nicht austauschbaren Ausführungen erhältlich. Austauschbare Ausführungen ermöglichen die separate Bestellung oder den Austausch kompatibler Blöcke und Schienen gleicher Größe und Spezifikation, was die Wartung und Ersatzteilverwaltung vereinfacht. Nicht austauschbare Ausführungen werden als komplette Schienen- und Blockbaugruppen geliefert.
Höhere Steifigkeit für anspruchsvolle Anwendungen
Die größere Schienenkonstruktion und die längere Blockbauweise sorgen für höhere Steifigkeit und stärkere Momentenbeständigkeit bei CNC-Maschinen, Automatisierungssystemen und Schwerlastgeräten.
Warum werden bei manchen Maschinenkonstruktionen unten montierte Linearführungsblöcke verwendet?
Unten montierte Linearführungsblöcke werden häufig in Maschinenkonstruktionen eingesetzt, bei denen der Montageraum oberhalb des Führungsblocks begrenzt ist. Sie finden breite Anwendung in kompakten Automatisierungssystemen, geschlossenen Maschinengehäusen und Gerätekonstruktionen, bei denen die Befestigungsschrauben zur einfacheren Montage und Wartung von unten zugänglich sein müssen.
Wie wählt man zwischen CB und HB?
Wählen CB Wenn Ihre Maschine nur über begrenzten Aufstellplatz verfügt und die Last moderat ist, wählen Sie HB Wenn Sie eine höhere Steifigkeit, eine bessere Lastverteilung oder eine verbesserte Stabilität für stärker beanspruchte Bewegungen benötigen.
