Miniatur-Linearführungen der TG-Serie - TGW-C/H (breite Ausführung)
Die Produkte der IMTEK TG-Serie sind Miniatur-Linearführungen mit kompakter Schienen- und Blockkonstruktion und gotischem Bogenkontaktdesign. Diese spezielle Konstruktion ermöglicht die Aufnahme von Lasten in verschiedene Richtungen. Die Miniatur-Linearführungen der TG-Serie werden üblicherweise in Halbleiterfertigungsanlagen, Leiterplatten-IC-Bestückungsanlagen, Medizingeräten, Roboterarmen und Präzisionsmessgeräten eingesetzt. IMTEK bietet zwei Blocktypen der TG-Serie an: Standardgröße (TGN) und Breite Größe (TGW).
Für TGN-Typen in Standardgröße kann Ihnen IMTEK Folgendes anbieten: normale Länge (C) und längere Ausführung (H). Sie weisen unterschiedliche Belastbarkeiten auf. Die wichtigsten Merkmale sind wie folgt:
- Durch ihre geringere Größe und ihr niedrigeres Gewicht eignen sich die Geräte der TG-Serie für den Einsatz in miniaturisierten Anlagen.
- Die gotische Vierpunkt-Kontaktkonstruktion gewährleistet die Aufnahme von Lasten in mehrere Richtungen und zeichnet sich zudem durch hohe Steifigkeit und Präzision aus.

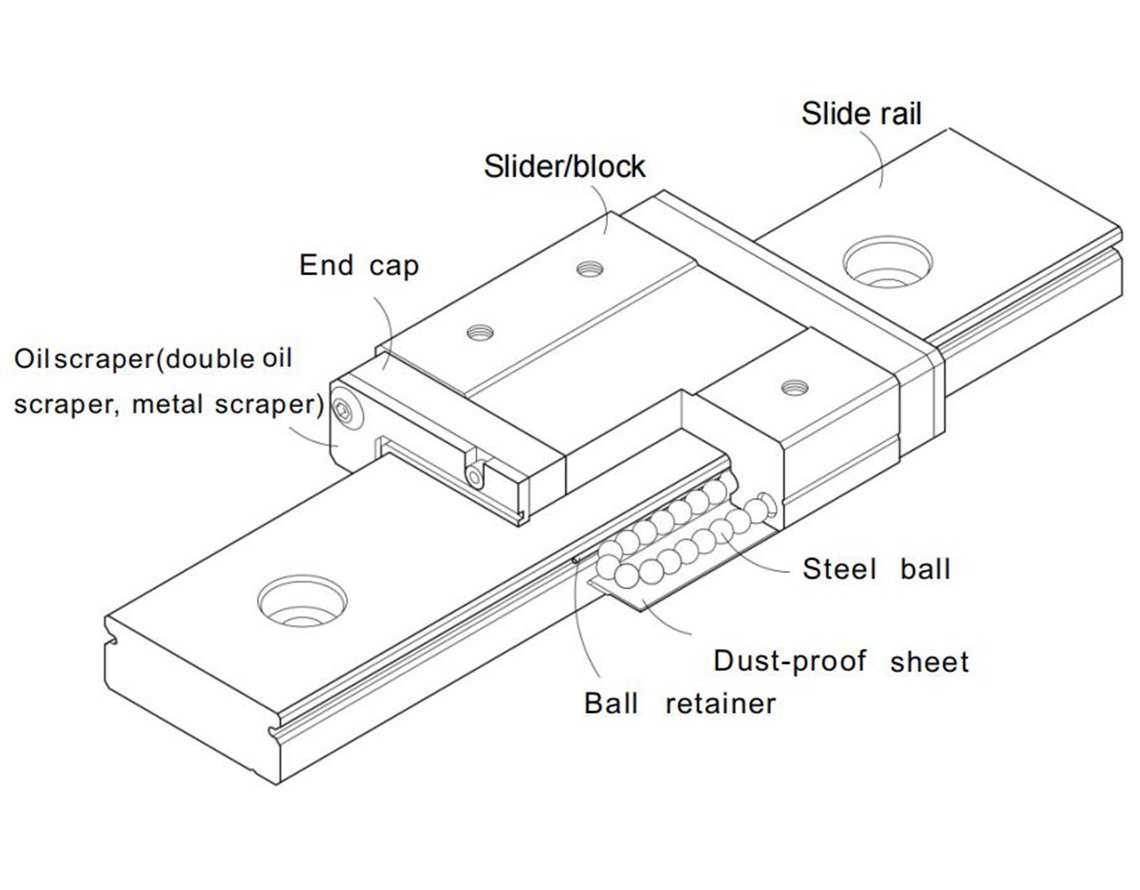

- Miniatur-Linearführungen verfügen über einen Kugelkäfig im Inneren, wodurch sie austauschbar sind.
TGW-C/H
Das Modell TGW-C/H sind Miniatur-Führungsschienen mit breiten Blöcken, die in zwei Längen erhältlich sind: -C für normale Länge und -H für zusätzliche Blocklänge. Sie werden üblicherweise in Halbleiterfertigungsanlagen, Leiterplattenbestückungsanlagen, Medizingeräten, Roboterarmen und Präzisionsmessgeräten eingesetzt. IMTEK bietet Ihnen zudem kundenspezifische Lösungen für unterschiedliche Anwendungsbereiche.
Technische Daten
| Serie | TG-Serie |
| Größe | 5/7/9/12/15 |
| Blocktyp | breit |
| Lastart | Standardtyp (C); Langtyp (H) |
| Schienenlänge | 100–6000 mm |
| Anzahl der Führungswagen | 1/2/3/4/5/6 |
| Genauigkeitsgrad | C (normal); H (hoch); P (Präzision) |
| Vorladen | ZF; Z0; Z1 |
| Zertifizierung | ISO 9001; ISO 14001 |
| Abmessungen des Führungswagenssions | Abmessungen des Führungswagenssions |
| Installationsbreite (W) | 25; 30; 40; 60 |
| Kombinationshöhe (H) | 9; 12; 14; 16 |
| Länge (L) | 31.2/41; 39.3/50.7; 46.1/60.4; 54.8/73.8 |
| Thread(M*l) | M3*3; M3*3; M3*3,6; M4*4,2 |
| Lochabstand (B) | 19; 21/23; 28; 45 |
| Lochabstand (C) | 10/19; 12/24; 15/28; 20/35 |
| Schienenabmessungen | Schienenabmessungen |
| Breite (WR) | 14; 18; 24; 42 |
| Höhe (HR) | 5.2; 7; 8.5; 9.5 |
| Lochabstand (p) | 30; 30; 40; 40 |
| D×h×d | 6*3.2*3.5; 6*4.5*3.5; 8*4.5*4.5; 8*4.5*4.5 |
| Statische Kapazität C0(kN) | 2.06/3.14; 4.12/5.89; 5.59/8.24; 9.22/13.38 |
| Dynamische Kapazität C (kN) | 1.37/1.77; 2.75/3.43; 3.92/5.10; 6.77/8.93 |
TGW-C/H Spezifikationen
Nicht austauschbares Modell
Die Linearführungen der TG-Serie werden in zwei Ausführungen unterteilt: nicht austauschbare und austauschbare Ausführungen. Beide Ausführungen weisen die gleichen Spezifikationen auf, jedoch sind die Blöcke und Schienen der austauschbaren Ausführung untereinander austauschbar.
Austauschbarer Modus
Obwohl die Kombinationsgenauigkeit nicht mit der von nicht austauschbaren Ultrahochpräzisionskomponenten vergleichbar ist, gewährleistet IMTEK durch eine gute Maßhaltigkeitskontrolle und strenge Qualitätsanforderungen in der Fertigung, dass Ihre Anforderungen an die Präzision für Ihre Anwendung erfüllt werden. Weitere Details finden Sie unten.
TGW-C/H Abmessungen
Die Produktspezifikationen der Miniatur-Linearführungen geben hauptsächlich die Abmessungen der Linearführungen, den Blocktyp, den Genauigkeitsgrad, die Vorspannung usw. an, damit beide Parteien die Produkte zum Zeitpunkt der Bestellung bestätigen können.
