Hochbelastbare Linearkugelführungen – TO-Serie
TOW-CA/HA: Flansch-Ausführung
Die Linearkugelführungen der TO-Serie sind hochbelastbare Linearführungen. Sie finden breite Anwendung in CNC-Werkzeugmaschinen, Schleifmaschinen und anderen automatisierten Anlagen. IMTEK-Führungswagen werden in Flansch- und Vierkantausführungen unterteilt. Flansch-Linearführungsblöcke zeichnen sich durch geringe Bauhöhe und große Kontaktfläche aus und eignen sich daher für Anwendungen mit hohen Belastungen
- Verschiedene Befestigungsmethoden für Führungswagen:
Verriegelung von oben (TOW-CA/HA);
Verriegelung von unten (TOW-CB/HB);
Verriegeln von oben oder unten (TOW-CC/HC). - Flanschtyp der TO-Serie in verschiedenen Längen:
-CA/CB/CC für normale Länge
-HA/HB/HC für verlängerte Ausführung des Führungswagens - Verschiedene Materialien für IMTEK-Linearkugelführungen:
-Legierter Stahl für Produkte der Standardserie.
-Edelstahl, eine neue Ausführung für spezielle Anwendungsbereiche. - Wenn Sie eine bessere Beständigkeit gegen Korrosionsbeständigkeit wünschen, wenden Sie sich bitte an IMTEK, um weitere Empfehlungen zu Linearführungsschienen und -blöcken aus Edelstahl zu erhalten.
Wie wählt man die richtigen Linearführungen für seine Anwendung aus?
Bei der Auswahl des richtigen Linearführungssystems für Ihre Anwendung sind Präzision, Langlebigkeit und Wirtschaftlichkeit entscheidende Faktoren. Bei IMTEK finden Sie umfassende Kataloge und Online-Produktauswahl kann Ihnen dabei helfen, die richtigen Entscheidungen zu treffen.
Zuerst müssen die Anwendungsanforderungen definiert werden.
Beginnen Sie mit der Analyse der Arbeitsbedingungen: Tragfähigkeit, Verfahrweg, Bewegungsgenauigkei, Steifigkeitund Umgebungsbedingungen spielen eine entscheidende Rolle. Beispielsweise erfordern Linearführungsschienen und -blöcke für CNC-Maschinen eine hohe Steifigkeit und Präzision, während solche für 3D-Drucker Fokus auf kompakte Größe und reibungslose Bewegung.
Nr. 2. Material und Struktur der Linearkugelführungen auswählen
Linearführungen und Schlitten in Edelstahlausführung → Am besten geeignet für hohe Korrosionsbeständigkeit und Reinraumumgebungen (z. B. Lebensmittel-, Medizin- oder Halbleiteranlagen).
Linearführungen aus legiertem Stahl → Überlegene Härte und Verschleißfestigkeit, ideal für die Schwerlastautomation.
Aluminiumversion → Leicht und geeignet für Geräte, die eine geringe Masse erfordern.
(Tipp: Legierung vergleichen) Eigenschaften von Stahl und Edelstahl, die Ihren Prioritäten entsprechen.
Nr. 3. Überprüfung der Last- und Genauigkeitsklassenanforderungen
Nutzen Sie eine Belastungsberechnung für Linearführungen oder wenden Sie sich an unsere Ingenieure, um die richtige Größe und Vorspannung zu ermitteln. Für hohe Lasten empfehlen wir Rollenführungen, während Standard-Kugelumlaufführungen für die meisten industriellen Anwendungen geeignet sind.
Nr. 4. Installation und Abmessungen berücksichtigen
Prüfen Sie die Schienengrößen, die Abmessungen der Linearführungsschiene und die Befestigungsart (von oben oder von unten) , um die Kompatibilität mit Ihrem Maschinengestell sicherzustellen. Eine korrekte Installation der Linearführung hat direkten Einfluss auf die Langzeitstabilität.
Nr. 5. Schmierung und Wartung von Linearführungen
Wählen Sie Standard-Schmiernippel oder selbstschmierende Führungen. Eine ordnungsgemäße Schmierung der Linearführungen minimiert die Reibung, reduziert den Verschleiß und verlängert die Lebensdauer der Linearführungen.
IMTEK bietet Ihnen fachkundige Beratung, CAD-Dateien und ein komplettes Linearführungssystem für die schnelle Montage. Unsere Ingenieure entwickeln maßgeschneiderte Lösungen, egal ob Sie Präzisions-Linearführungen für die Robotik oder Linearführungen für Kurvenbewegungen für Spezialanwendungen benötigen.
Weitere Details zur TO-Serie

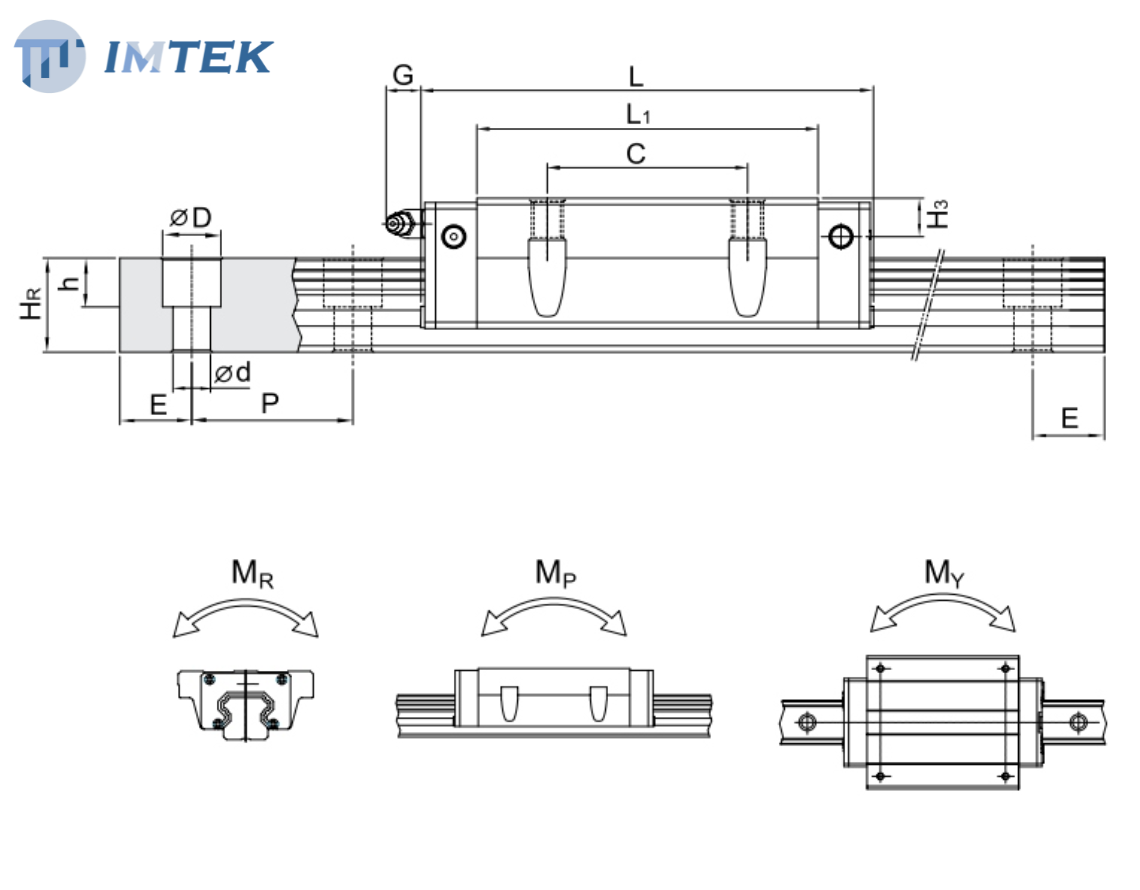

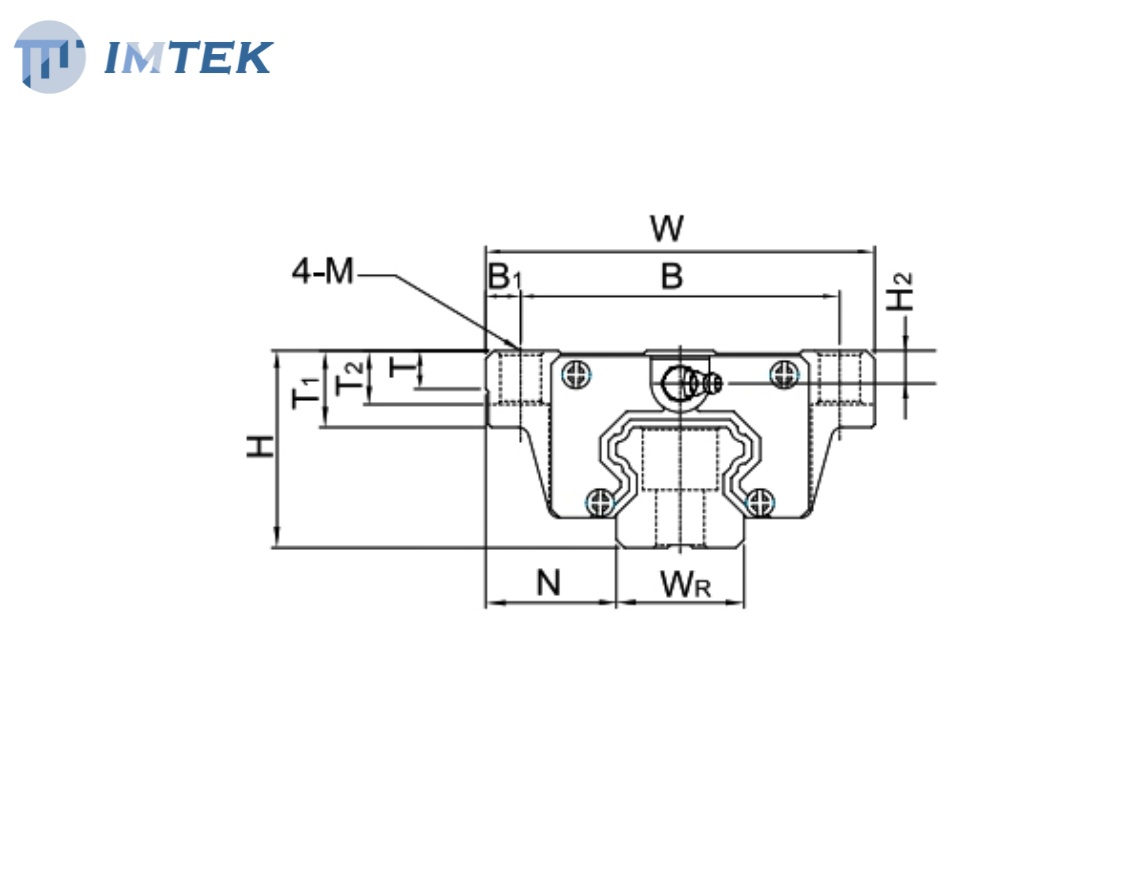

- TECHNISCHE DATEN
- MODELLNAME
- MODELLNAME
- MATERIALLÖSUNGEN
IMTEK verfügt über ein eigenes Materialwerk, das den gesamten Herstellungsprozess der Linearführungen weitgehend abdeckt.
Häufig gestellte Fragen
F: Was sind die wichtigsten Vorteile von IMTEK-Linearführungen?
1. Hohe Präzision und gleichmäßige Bewegung
Entwickelt für ultra-glatte Linearbewegungen mit Genauigkeit im Mikrometerbereich, ideal für hochpräzise Automatisierungssysteme.
2. Hochwertige Edelstahloption
Erhältlich in korrosionsbeständigem Edelstahl, ideal für Reinräume, medizinische Anwendungen und Lebensmittelumgebungen.
3. Hohe Belastbarkeit
Die optimierte Schienen- und Blockkonstruktion gewährleistet eine hervorragende Tragfähigkeit sowohl in radialer als auch in umgekehrter Richtung.
4. Lange Lebensdauer und geringer Wartungsaufwand
Verbesserte Werkstoffe und Oberflächenbehandlungen minimieren den Verschleiß, reduzieren den Schmierstoffbedarf und verlängern die Lebensdauer des Produkts.
5. Kompakte Miniaturserie erhältlich
Komplettes Sortiment an Miniatur-Linearführungen (einschließlich Größen von 5 mm bis 15 mm) für Anwendungen mit begrenztem Platzangebot und mikromechanische Anwendungen.
6. Flexible Anpassungsmöglichkeiten & Kurze Lieferzeiten
Die Fertigung nach Kundenwunsch ermöglicht maßgeschneiderte Längen, Vorspannungsgrade und Spezialbeschichtungen bei wettbewerbsfähigen Lieferzeiten.

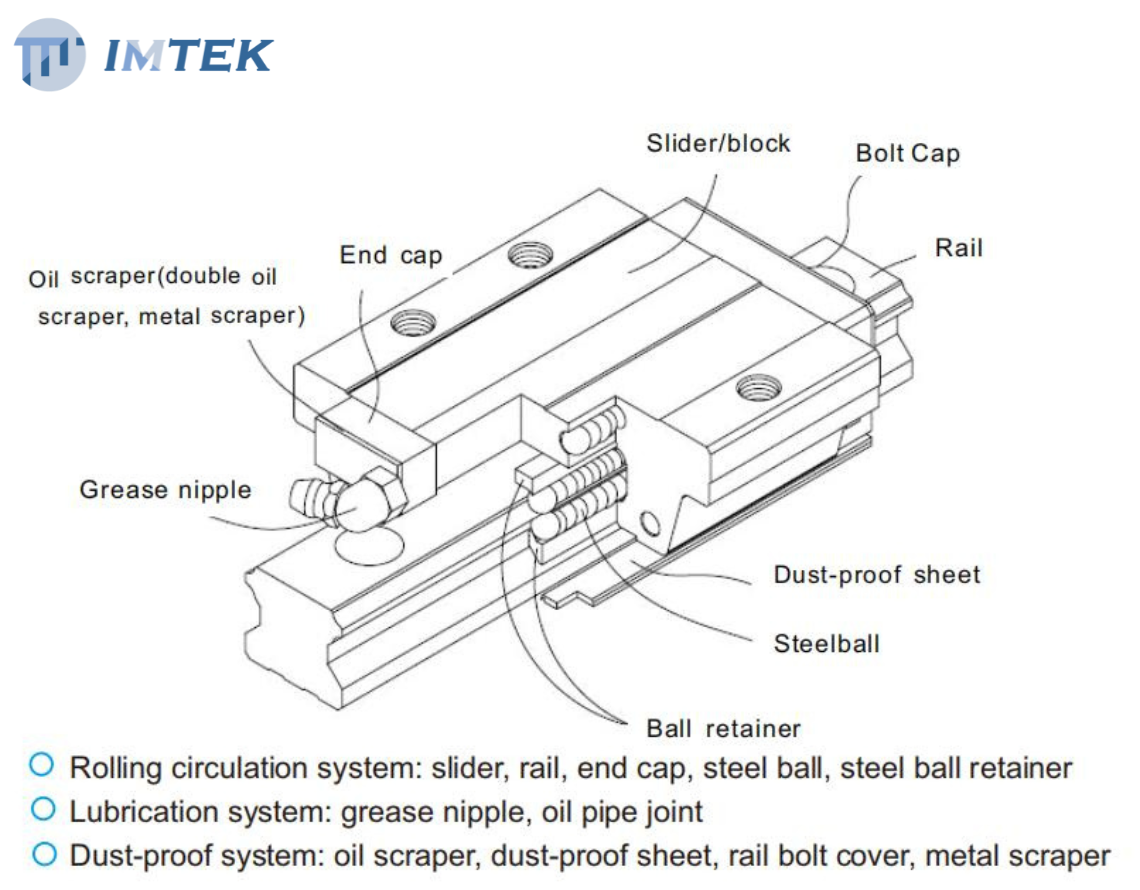

F: Was sind die Eigenschaften der Linearführungen mit Kugellager, die für einen ruhigen Lauf sorgen?
Die Linearführung kann geringe Montageabweichungen selbstständig ausgleichen.
Die DF-Kontaktanordnung mit 45°-Kontaktwinkel aus der Bogennut wird durch die elastische Verformung der Stahlkugel und die Verlagerung des Kontaktpunkts installiert. Selbst bei Abweichungen der Montagefläche kann dies vom Linearführungsschlitten ausgeglichen werden, was zu einer automatischen Zentrierungsfähigkeit und einer hochpräzisen und stabilen, gleichmäßigen Bewegung führt.
Darüber hinaus wird eine vierreihige Kugellaufbahn mit vierreihigen Stahlkugeln und einem Kontaktwinkel von 45° verwendet, sodass die Stahlkugeln eine ideale Zweipunkt-Kontaktstruktur erreichen können, die Belastungen in radialer, axialer und lateraler Richtung aufnehmen kann und die Steifigkeit der Gleitschiene durch Vorspannungseinstellung verbessert wird, um die Anforderungen an hohe Präzision zu erfüllen.
Bei Kugel-Linearführungen ist aufgrund der präzisen inneren Punktkontaktkonstruktion eine größere Anzahl von Punktkontaktflächen beim Schleifen von Vorteil.
F: Können IMTEK-Linearführungen in speziellen Umgebungen eingesetzt werden?
Der Standard-Einsatztemperaturbereich liegt zwischen -20°C und 80°C. Bitte berücksichtigen Sie die tatsächlichen Einsatzbedingungen vor Ort und wählen Sie ein geeignetes Schmiermittel. IMTEK bietet Ihnen außerdem Folgendes an: Linearführungen für spezielle Umgebungslösungen. Bitte kontaktieren Sie uns vor Ihrer Bestellung, um weitere Informationen zu erhalten.
