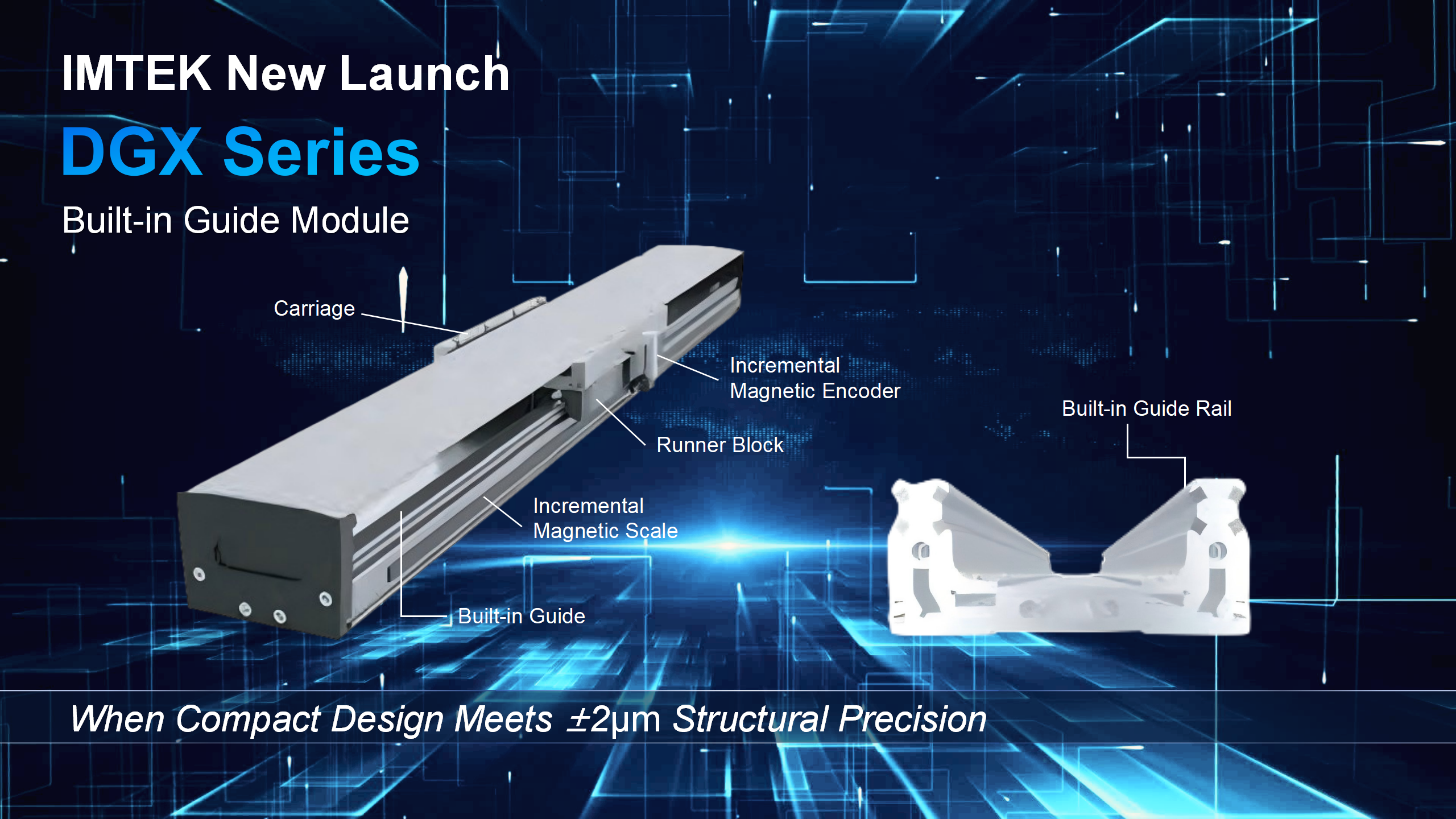

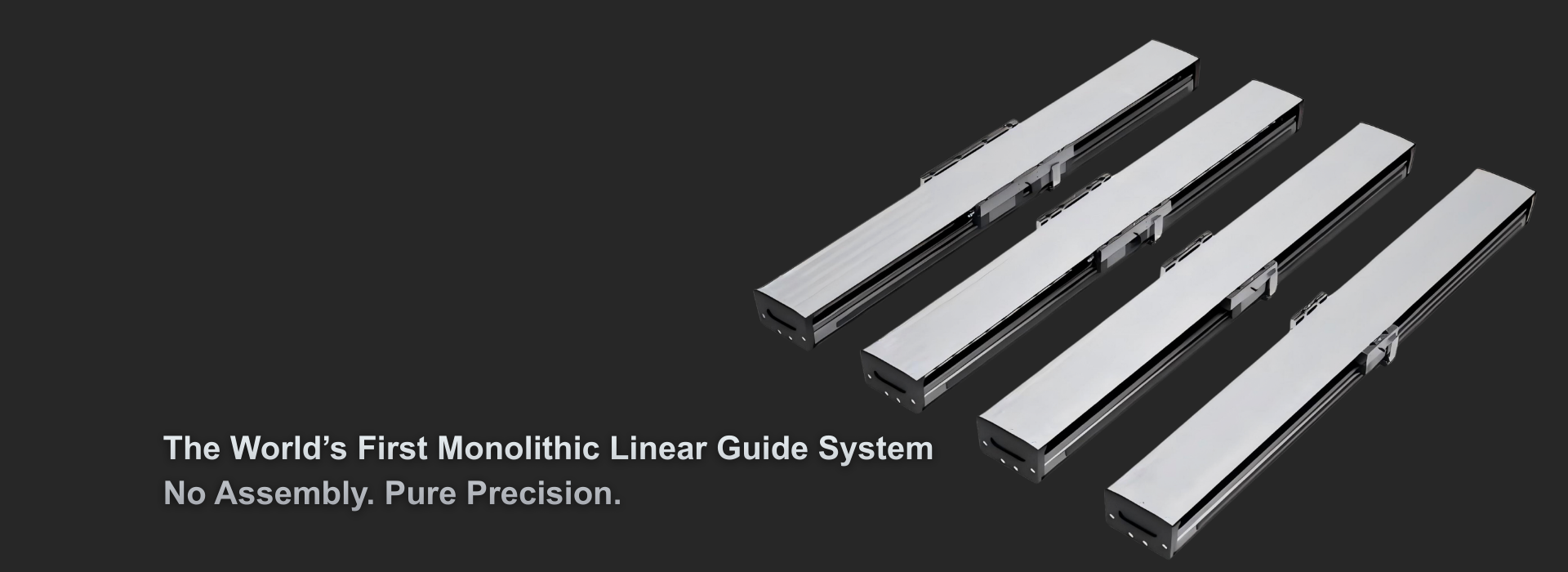

Das weltweit erste monolithische Linearführungssystem – DGX-Serie mit integriertem Führungsmodul
Durch die direkte Integration der Linearführungsstruktur in den Modulkörper bietet die DGX-Serie eine ausgewogene Kombination aus kompaktem Design, hoher Steifigkeit und zuverlässiger Bewegungsgenauigkeit und ist somit die ideale Wahl für platzsparende und leistungssensible Anwendungen.
Eine der Kernfunktionen der DGX-Serie ist ihre hohe Struktursteifigkeit. Die integrierte Führungskonstruktion reduziert Verformungen unter Last und erhöht die Widerstandsfähigkeit gegen Drehmomente und Torsionskräfte. Dies gewährleistet einen stabilen Betrieb auch bei hohen Geschwindigkeiten oder wiederholten Bewegungen. Dadurch werden eine gleichbleibende Positioniergenauigkeit und eine gleichmäßigere Linearbewegung erreicht, die für präzise Automatisierungssysteme unerlässlich sind.

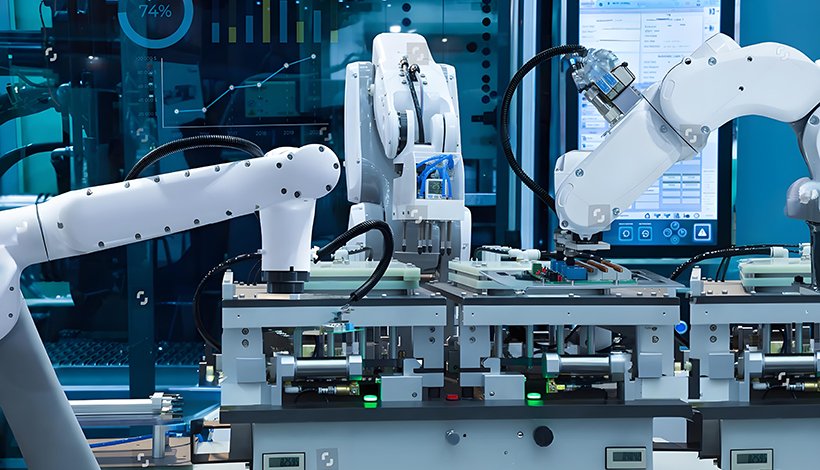

Anwendungslösungen
Im Allgemeinen gibt es bei IMTEK Linearmodule in drei verschiedenen Ausführungen mit unterschiedlichen Antriebsvorrichtungen: Kugelgewindetriebe, riemengetriebene Module und Linearmotoren.
Sie finden breite Anwendung in CNC-Maschinen, Verpackungs-, Sortier- und Halbleiterfertigungsanlagen, die hohe Anforderungen an Präzision und Steifigkeit bei hohen Geschwindigkeiten stellen. In automatisierten Anwendungen wie Medizingeräten und automatisierten Montagelinien spielen Linearmodule ihre Vorteile gegenüber herkömmlichen Lösungen deutlich aus.
Was ist das integrierte Führungsmodul der DGX-Serie?
Ein integriertes Führungsmodul ist eine hochintegrierte Komponente für Linearbewegungen, bei der Linearführungen und Tragstruktur als eine Einheit gefertigt sind. Im Gegensatz zu herkömmlichen Linearführungssystemen, die separate Führungsschienen, Montageflächen und eine präzise Ausrichtung vor Ort erfordern, bietet ein integriertes Führungsmodul eine sofort einsatzbereite Lösung, die die Maschinenkonstruktion vereinfacht und gleichzeitig die Bewegungsstabilität und -genauigkeit verbessert.
Bei den integrierten Führungsmodulen der IMTEK DGX-Serie ist die Linearführung direkt in das Modulgehäuse integriert. Diese Konstruktion reduziert Montagefehler deutlich, minimiert Toleranzabweichungen und erhöht die Gesamtstabilität. Dadurch bietet das System eine gleichmäßigere Linearbewegung, eine höhere Positioniergenauigkeit und eine bessere Beständigkeit gegenüber Drehmomenten und Torsionsbelastungen, insbesondere in kompakten oder schnelllaufenden Automatisierungsanlagen.
Integrierte Führungsmodule finden breite Anwendung in Bereichen, in denen Platzeffizienz, schnelle Montage und zuverlässige Leistung entscheidend sind, wie beispielsweise in der Robotik, automatisierten Handhabungssystemen, Prüfgeräten, Verpackungsmaschinen und modularen Automatisierungseinheiten. Im Vergleich zu herkömmlichen Linearführungen ermöglicht die DGX-Serie kürzere Entwicklungszyklen, geringere Montagekosten und eine gleichbleibendere Leistung über verschiedene Chargen hinweg.

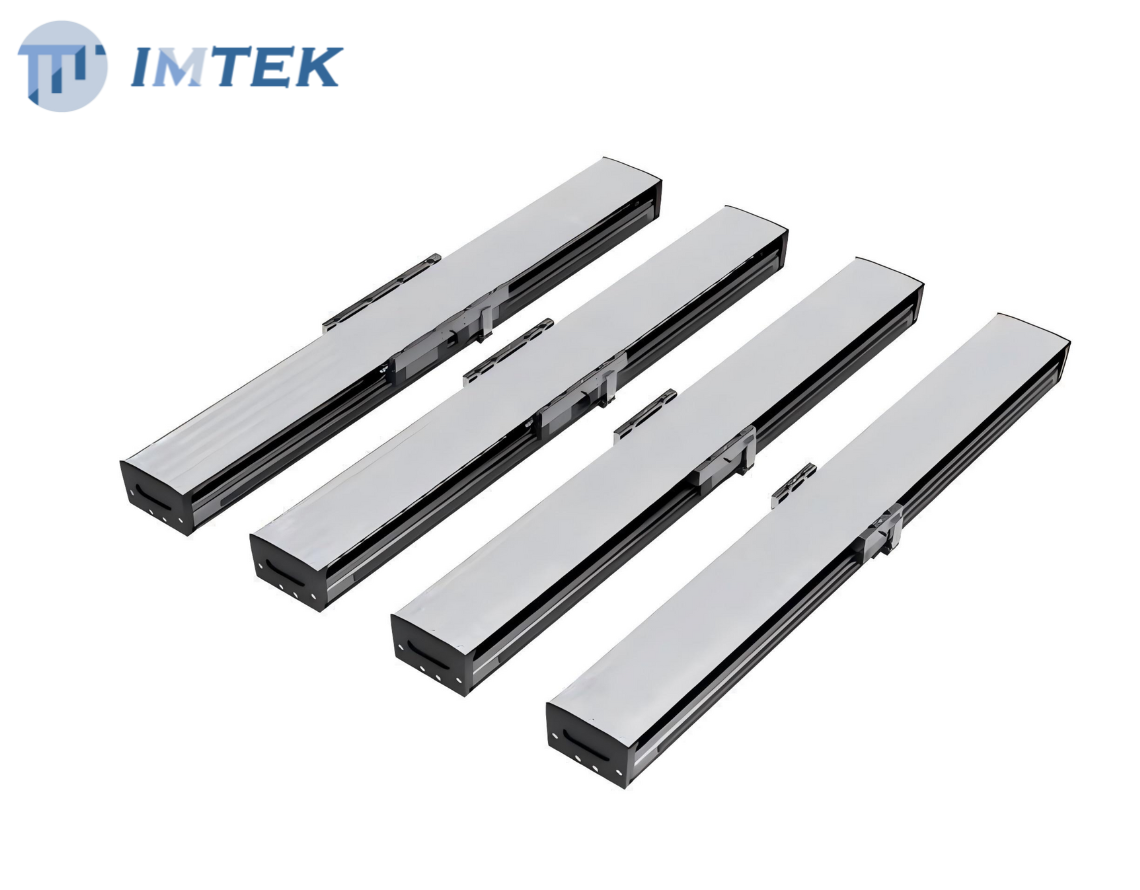

DGX-Serie Integriertes Führungsmodul
DGX115-SerieEinführung:
Ein eingebautes Führungsmodul ist eine integrierte Linearbewegungslösung, die ein Linearführungssystem und eine strukturelle Unterstützung in einer einzigen, kompakten Einheit vereint.
- Anwendungen für schnelle Punkt-zu-Punkt-Positionierung, Positionsgenauigkeit im Mikrometerbereich
- 8-reihige, integrierte Führungsschienen, die als eine Einheit mit dem Sockel gefertigt sind.
- Ausgestattet mit einem inkrementellen Magnetgeber, der wirtschaftlich und zuverlässig ist.
- Angetrieben von Linearmotoren mit Eisenkern, hoher Schub und sparsamer Verbrauch
DGX135-SerieMerkmale:
Die DGX-Serie verfügt über eine integrierte Linearführung, wodurch die Notwendigkeit einer separaten Führungsschienenmontage entfällt.
Kompaktes und platzsparendes Design
Dank der All-in-One-Bauweise lässt sich die DGX-Serie problemlos in beengte Anlagen integrieren und ist somit ideal für kompakte Automatisierungssysteme und modulare Maschinenlayouts.Schnelle Installation und reduzierte Montagezeit
Vorjustierte Komponenten verkürzen die Installations- und Inbetriebnahmezeit erheblich und helfen den Herstellern, die Projektabwicklung zu beschleunigen und die Arbeitskosten zu senken.
DGX Integriertes FührungsmodulAnwendungsbereiche:
Das integrierte Führungsmodul der DGX-Serie bietet eine zuverlässige Lösung für Robotik, automatisierte Handhabung, Verpackungsanlagen und industrielle Automatisierungsanwendungen. Es eignet sich für die schnelle Punkt-zu-Punkt-Positionierung im Mikrometerbereich und ist in der Lage, eine Bewegungsgeschwindigkeit von 3 m/s zu erreichen.
- Halbleiterfertigungsanlagen
- Produktionslinien für Photovoltaik und Lithiumbatterien
- Glas- und LCD-Panel-Verarbeitungssysteme
- Industrielle Druck- und Laserbearbeitungsmaschinen
Aluminium-Linearmodule
Merkmale des integrierten Führungsmoduls der IMTEK DGX-Serie
Das integrierte Führungsmodul der DGX-Serie wurde mit klarem Fokus auf Integration, Stabilität und effiziente Konstruktion entwickelt. Seine Funktionen adressieren die häufigsten Herausforderungen, denen sich Maschinenbauer und Automatisierungsingenieure bei der Entwicklung kompakter und zuverlässiger Linearführungssysteme gegenübersehen.
- Integrierte Leitfadenstruktur
- Hohe Steifigkeit und Laststabilität
- Kompaktes und platzsparendes Design
- Schnelle Installation und reduzierte Montagezeit
Merkmale der IMTEK-Einachs-Tische
- Die einachsigen Positioniertische von IMTEK konzentrieren sich auf die Bewegung in eine Richtung und verfügen über keine Motoren oder Steuerungen, sodass die Installation und Wartung für Sie einfach sind.
- Die Konstruktion unserer Einachs-Positioniertische ist kompakt und leicht. Dadurch stellen sie eine äußerst platzsparende Lösung für die Industrie dar. Gleichzeitig gewährleisten wir hohe Genauigkeit und Steifigkeit für eine zuverlässige Leistung.
- Ein weiterer Vorteil ist die Anpassbarkeit. Sie können das System mit beliebigen Geräten wie Motoren, Encodern oder Sensoren optimieren. Diese flexible Bauweise macht Ihre Anwendungen effizienter, funktionaler und langlebiger.
Merkmale der IMTEK Aluminium-Linearmodule
Das IMTEK Aluminium-Linearmodul ist ein Modul, das aus einer Grundplatteneinheit, einem Tischteil, einer Spindelantriebsvorrichtung und einer Teleskoprohranordnung besteht, die die Spindel umschließt und zwei Rohrelemente aufweist, die teleskopartig in Bewegungsrichtung ineinandergreifen, nämlich ein Rohrelement, das mit der Grundplatteneinheit verbunden ist, und ein Rohrelement, das mit dem Tischteil verbunden ist.
Die IMTEK-Einachs-Positioniertische sind kombinierte mechanische Plattformen, die Kugelgewindetriebe oder Riemen als Antriebselemente in Verbindung mit Linearführungen für schnelle und gleichmäßige Linearbewegungen nutzen. Sie bilden die Grundlage für hochpräzise Positionierung in einer Richtung oder für kontrollierte Bewegungslasten. Sie lassen sich flexibel in Mehrachs-Systemen einsetzen und ermöglichen so die effiziente und kreative Realisierung Ihrer Systeme. Einachs-Positioniertische finden breite Anwendung in CNC-Maschinen, 3D-Druckern und der Halbleiterprüfung.
Einachsige Positioniertische werden hauptsächlich in verschiedenen Prüfgeräten, beispielsweise in der Halbleiterprüfung, sowie in Automatisierungsanwendungen wie Laserschneiden, Verpackung, 3D-Druck und Transport eingesetzt. Ziel ist die Steigerung der Produktionseffizienz und die Senkung der Arbeitskosten.
Bei der Auswahl von Einachs-Positioniertischen müssen Sie die Tragfähigkeit und die erforderliche Genauigkeit sowie den benötigten Verfahrweg berücksichtigen. Anschließend legen Sie die Antriebsart fest: Kugelgewindetrieb, Riemenantrieb, Linearmotor oder andere Antriebsarten. Darüber hinaus ist die spezifische Arbeitsumgebung zu beachten.
Die Teile der Linearsysteme müssen regelmäßig gereinigt und geschmiert werden. Überprüfen Sie außerdem den Verschleiß der Linearführungen und Antriebselemente. Achten Sie beim Betrieb darauf, die Anwendungen nicht über ihre Tragfähigkeit hinaus zu belasten. Bei Fragen zur Wartung Ihrer Linearmodule wenden Sie sich bitte an IMTEK.
Im Allgemeinen werden für die Einachs-Positioniertische von IMTEK drei Arten von Materialien verwendet: Eisen, Aluminium und Edelstahl.
