IMTEK Miniatur-Linearführungen der TG-Serie
Die Miniatur-Linearführung von IMTEK gewährleistet durch optimierte Kugelumlaufgeometrie und präzisionsgeschliffene Laufbahnen eine gleichmäßige und wiederholgenaue Bewegung. Dank ihrer kompakten Bauform ist der Einbau auch in beengten Anlagen möglich, ohne die Systemsteifigkeit oder Ausrichtungsgenauigkeit zu beeinträchtigen.
Größen: 5, 7, 9, 12, 15

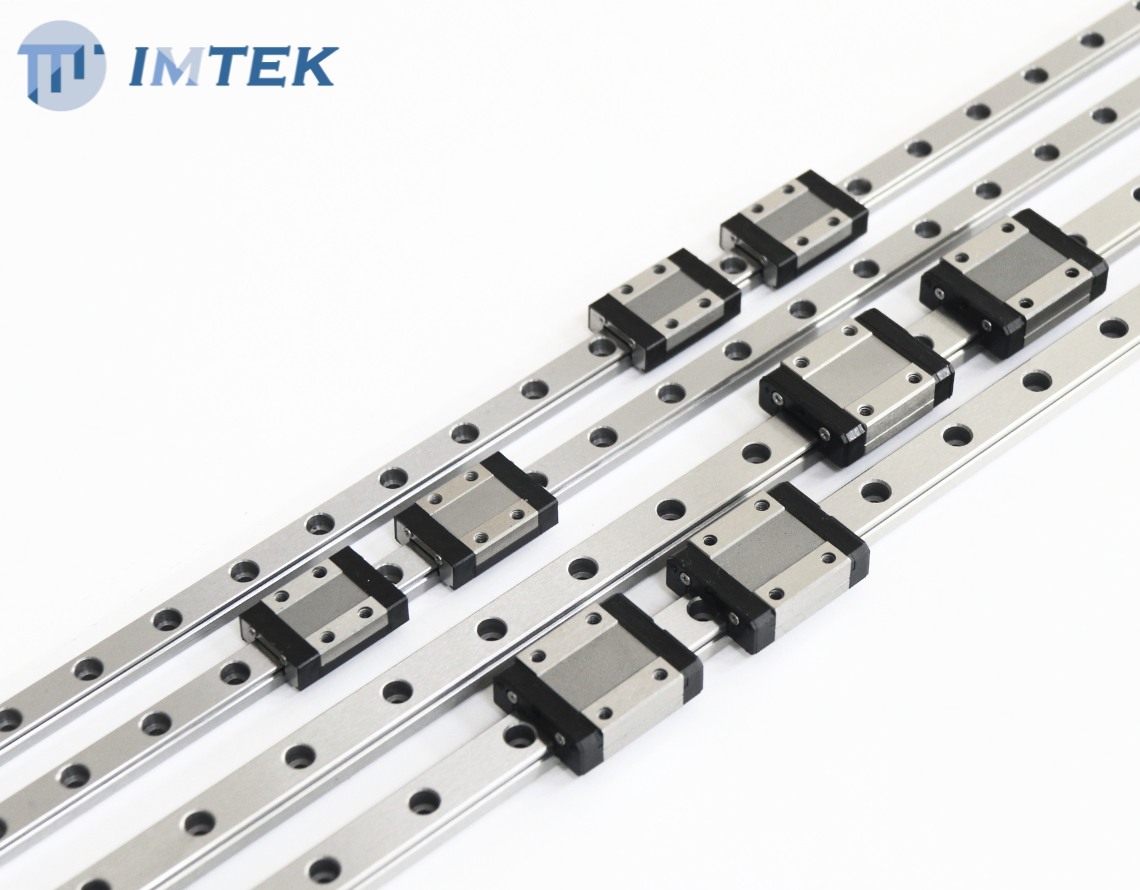

Vorteile: TGN-Kugellager in Standardgröße bieten dank optimierter Kugelumlaufgeometrie und präzisionsgeschliffener Laufbahnen einen gleichmäßigen und wiederholgenauen Lauf.
Größen: 5, 7, 9, 12, 15
Vorteile: TGW-C/H bieten stets geringe Vibrationen, kontrollierte Reibung, lange Wartungsintervalle und zuverlässige Genauigkeit für die automatisierte Konstruktion.
Größen: 5, 7, 9, 12, 15

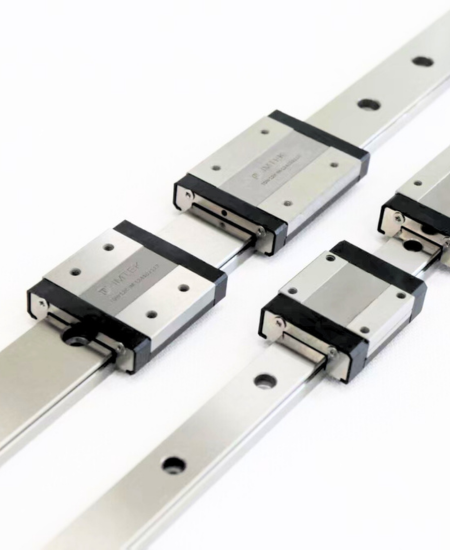

Vorteile: Die Schienenkonstruktion aus Edelstahl gewährleistet Dimensionsstabilität unter variierenden Lasten und Geschwindigkeiten und bietet eine Wiederholgenauigkeit im Mikrometerbereich.
Was sind Miniatur-Linearführungen?
Miniatur-Linearführungen sind kleine, präzisionsgefertigte Bewegungskomponenten, die für einen gleichmäßigen und präzisen Lauf in beengten Einbauräumen entwickelt wurden. Dank Kugelumlauflagern und präzisionsgeschliffenen Schienen bieten sie eine zuverlässige Wiederholgenauigkeit im Mikrometerbereich, ohne die Konstruktion zu vergrößern. Ihre kompakte Größe, geringe Reibung und der stabile Lauf machen sie ideal für Medizingeräte, Halbleiterwerkzeuge, Inspektionssysteme, mobile Roboter und andere kleine Geräte, die auf hochpräzise Linearbewegungen angewiesen sind. Erhältlich in Edelstahl und Kohlenstoffstahl, bewähren sie sich auch unter anspruchsvollen Bedingungen und zeichnen sich durch eine lange Lebensdauer aus.
Was können IMTEK Miniatur-Linearführungen für Ihre Maschinenkonstruktion leisten?
Die lineare Schienenkonstruktion aus Edelstahl von IMTEK gewährleistet Dimensionsstabilität unter variierenden Lasten und Geschwindigkeiten und bietet eine Wiederholgenauigkeit im Mikrometerbereich, die für Messvorrichtungen, Roboter-Mikroachsen, Halbleitertische und medizinische Diagnosemodule geeignet ist.
Die Miniatur-Linearführungen von IMTEK ermöglichen kompakte und hochpräzise Linearbewegungen für Maschinen mit begrenztem Platzangebot. Ihr reibungsarmes Kugelumlaufsystem gewährleistet einen gleichmäßigen Lauf und Genauigkeit im Mikrometerbereich und macht sie damit unverzichtbar für die medizinische Diagnostik, Halbleiterprüfgeräte, optische Instrumente und Laborautomatisierungssysteme.
Die Miniatur-Linearführungen von IMTEK zeichnen sich durch hohe Steifigkeit, stabile Belastbarkeit und hervorragende Korrosionsbeständigkeit aus und sind in Edelstahl oder Kohlenstoffstahl erhältlich. Sie wurden für Reinraumumgebungen und Hochgeschwindigkeitsautomatisierung entwickelt und bieten eine lange Lebensdauer sowie zuverlässige Wiederholgenauigkeit – ideal für moderne, kompakte Automatisierungs- und Präzisions-Bewegungssteuerungssysteme.
Für Ingenieure, die Wert auf vorhersehbare Leistung legen, bieten Miniaturführungen geringe Vibrationen, kontrollierte Reibung, lange Wartungsintervalle und zuverlässige Genauigkeit – Schlüsselanforderungen für hochpräzise Baugruppen und Automatisierungsplattformen im Kleinformat. Mehr zur Auswahl von Miniatur-Linearführungen finden Sie in der IMTEK-Wissenssendung. Praktischer Leitfaden zu Linearführungsmaterialien!
Beispiel für die Auswahl einer Anwendung
Medizinische Diagnostik-Mikroachse
Eine kompakte Diagnoseachse erfordert eine stabile Bewegung innerhalb eines begrenzten Installationsraums.
- Ziel der Wiederholbarkeit: ≤ ±1,5 μm
- Betriebsgeschwindigkeit: 200 mm/s
- Verfügbare Montagebreite: ≤ 20 mm
- Lebensziel: ≥ 20 Millionen Zyklen
- Umfeld: Hohe Luftfeuchtigkeit oder regelmäßige Reinigung
Vorläufige Richtung: Eine TGN-Miniaturführung in Standardbreite ist die erste zu bewertende Konfiguration. Die endgültige Schienengröße, der C- oder H-Block, die Genauigkeit, die Vorspannung und das Material müssen anhand der tatsächlichen Belastung, des Hubs und der Einbaubedingungen bestätigt werden.
Noch erforderlich: Hub, Beschleunigung, Nutzlastversatz, Montageausrichtung, Blockanzahl und Reinigungsmedium.
Beispiel für die Auswahl einer Anwendung
Kompakter 3D-Drucker X/Y-Tisch
Ein kompakter XY-Tisch erfordert kontrollierte Bewegungen, geringe bewegte Masse und ausreichend Kapazität.
Momentunterstützung bei langen Betriebszyklen.
- Ziel der Systemauflösung: 0,5 μm
- Ziel der Wiederholbarkeit: ≤ ±1 μm
- Schlaganfall: 12–25 mm
- Betriebszeit: Bis zu 20 Stunden pro Tag
- Hauptanliegen: Offset-Last- und Nick-/Gierstabilität
Vorläufige Richtung: Vergleichen Sie eine TGN-Anordnung in Standardbreite mit einer breiteren TGW-Konfiguration. Die endgültige Führungsart, Blocklänge, Genauigkeit und die Einstellung ZF, Z0 oder Z1 hängen vom verfügbaren Platz, der beweglichen Last, dem Blockabstand und der Momentenberechnung ab.
Noch erforderlich: Nutzlast, Beschleunigung, Lastversatz, Montageausrichtung, Schienenanordnung und erforderliche Lebensdauer.
Überprüfen Sie die wichtigsten Design-Kompromisse bei der Verwendung Miniaturisierte Linearführungen in Bewegungssystemen von 3D-Druckern.
So starten Sie Ihre Bestellung
- Senden Sie uns Ihre Anforderung oder Idee
- Vorschlag für die richtigen Teile für Ihr Design
- Vorserienmuster
- Bestätigung der Proben
- Massenproduktion
- Zahlung und Versand
Kompakte Bauform für beengte Einbauräume
Die Miniatur-Linearführungen von IMTEK zeichnen sich durch extrem kleine Schienenprofile aus und sind für beengte Einbausituationen konzipiert, in denen jeder Millimeter zählt. Dank ihrer kompakten Bauweise ermöglichen sie eine hohe Bauteildichte ohne Einbußen bei Stabilität oder Bewegungsqualität und eignen sich daher ideal für mobile Geräte, kompakte Automatisierungssysteme und platzsparende Robotermechanismen.
Wiederholgenauigkeit im Mikrometerbereich für Präzisionsaufgaben
Die für hochpräzise Anwendungen entwickelten Miniatur-Linearführungen von IMTEK ermöglichen eine gleichmäßige, wiederholgenaue Bewegung mit Genauigkeit im Mikrometerbereich. Diese Leistungsfähigkeit ist unerlässlich für medizinische Diagnosegeräte, Halbleiterprüfgeräte und optische Präzisionsinstrumente, bei denen selbst geringfügige Abweichungen die Messergebnisse oder die Produktionsqualität beeinträchtigen können.
Geringe Reibung und ruhiger Lauf
Durch optimierte Kugelumlaufbahnen gewährleisten die Miniatur-Linearführungen von IMTEK geringe Reibung, leisen Lauf und gleichmäßig gleichmäßige Bewegungen. Sie verbessern die Reaktionsfähigkeit in Hochgeschwindigkeitsautomatisierungen und reduzieren Vibrationen in empfindlichen Geräten wie Bildgebungssystemen, Laborgeräten und Mikropositioniertischen.
Hohe Steifigkeit und Tragfähigkeit bei kleinen Profilen
Trotz ihrer geringen Größe bieten diese Miniatur-Linearführungen dank präzisionsgeschliffener Schienen und eng kontrolliertem Innenspiel eine hohe Steifigkeit und zuverlässige Lastabstützung. Sie gewährleisten einen stabilen Betrieb in kompakten Robotern, Mikrodosiergeräten und leichten Industrieanlagen, die eine verlässliche strukturelle Unterstützung erfordern.
Linearführungen aus Edelstahl oder Kohlenstoffstahl
IMTEK bietet Miniatur-Linearführungen aus Edelstahl oder Kohlenstoffstahl für unterschiedliche Einsatzumgebungen. Edelstahl bietet Korrosionsbeständigkeit für Reinräume und Medizingeräte, während Kohlenstoffstahl hohe Festigkeit und Langlebigkeit für kosteneffiziente Industrie- und Automatisierungsanwendungen gewährleistet.
Lange Lebensdauer bei ordnungsgemäßer Schmierung
Bei korrekter Schmierung erreichen die Miniatur-Linearführungen von IMTEK eine lange Lebensdauer, geringen Verschleiß und gleichbleibende Genauigkeit auch bei längeren Betriebszyklen. Ihre optimierten Kugelkontaktflächen gewährleisten eine reibungslose Bewegung im Dauerbetrieb und tragen so zu einer zuverlässigen Verfügbarkeit in Automatisierungsanlagen, Prüfgeräten und Präzisionslaborsystemen bei.
Häufig gestellte Fragen
TGN-Führungen verwenden ein standardmäßiges schmales Profil für kompakte Installationen. TGW-Führungen verfügen über einen breiteren Block und eine breitere Montagebasis, was eine bessere Stabilität und Momentenlastaufnahme bietet, wenn mehr Installationsraum zur Verfügung steht.
Ja, aber die Momententragfähigkeit hängt von der Schienengröße, der Blocklänge, der Blockanzahl, dem Führungsabstand und dem Lastversatz ab. Breitere Blöcke oder eine Anordnung mit zwei Blöcken können die Stabilität verbessern, wenn die Last nicht mittig über der Führung liegt.
IMTEK kann Ersatzoptionen auf Basis der vorhandenen Führungsgröße, Schienenabmessungen, Befestigungslochabstände, Blocklänge, Vorspannung, Genauigkeitsgrad, Tragfähigkeit und Anwendungsbedingungen bewerten.
Da Produkte mit ähnlichen Nenngrößen dennoch in Abmessungen und Leistung voneinander abweichen können, sollte die endgültige Austauschbarkeit vor der Bestellung anhand von Zeichnungen und Spezifikationsvergleich bestätigt werden.
Bitte geben Sie die benötigten Schienenabmessungen, den Hub, die Belastung, die Montagerichtung, die Anzahl der Führungsblöcke, den verfügbaren Bauraum, die Genauigkeit, die Vorspannung, die Geschwindigkeit und die Einsatzumgebung an. Eine vorhandene Modellnummer oder eine Maschinenzeichnung kann IMTEK ebenfalls helfen, eine passende Miniaturführung zu empfehlen.
IMTEK bietet kundenspezifische Schienenlängen, Blockanzahlen, Vorspannungsgrade, Materialoptionen und Oberflächenbehandlungen an. Bitte geben Sie zur Bewertung die benötigten Abmessungen, den Hub, die Belastung, die Montagerichtung, die Einsatzumgebung und gegebenenfalls eine entsprechende Modellnummer an.
