IMTEK Integriertes Schienenlinearmodul
DGX135-Serie
Die Wahl eines integrierten Guide-Moduls sollte eine bewusste Entscheidung und keine Standardeinstellung sein. DGX eignet sich besonders dann, wenn:
- Die strukturelle Steifigkeit ist ein primärer Leistungsfaktor.
- Der Installationsraum ist begrenzt.
- Langfristige Stabilität und Beständigkeit sind von entscheidender Bedeutung.
Umgekehrt können herkömmliche lineare Module weiterhin für Konfigurationen mit geringer Last oder hoher Flexibilität geeignet sein, bei denen die strukturellen Anforderungen moderat sind. Das Verständnis dieser Grenzen ist für die Auswahl der richtigen Lösung unerlässlich.
Integriertes Führungsmodul im Vergleich zu herkömmlichen Linearführungsbaugruppen
Aus Komponentensicht mögen herkömmliche Linearführungen und integrierte Führungsmodule ähnlich erscheinen. Auf Systemebene ist der Unterschied jedoch erheblich.
Traditionelle Montagesysteme basieren auf:
- Separate Führungsschienen
- Externe Montagebasen
- Mechanische Übertragungselemente
Integrierte Führungsmodule wie DGX bieten:
- Weniger strukturelle Schnittstellen
- Verbesserte Steifigkeit und Ausrichtungsstabilität
- Vereinfachte mechanische und elektrische Integration
DGX-Module bieten den größten Nutzen, wenn die Maschinenleistung eher durch das Strukturverhalten als allein durch die Führungskapazität begrenzt wird.
DGX135 X5G

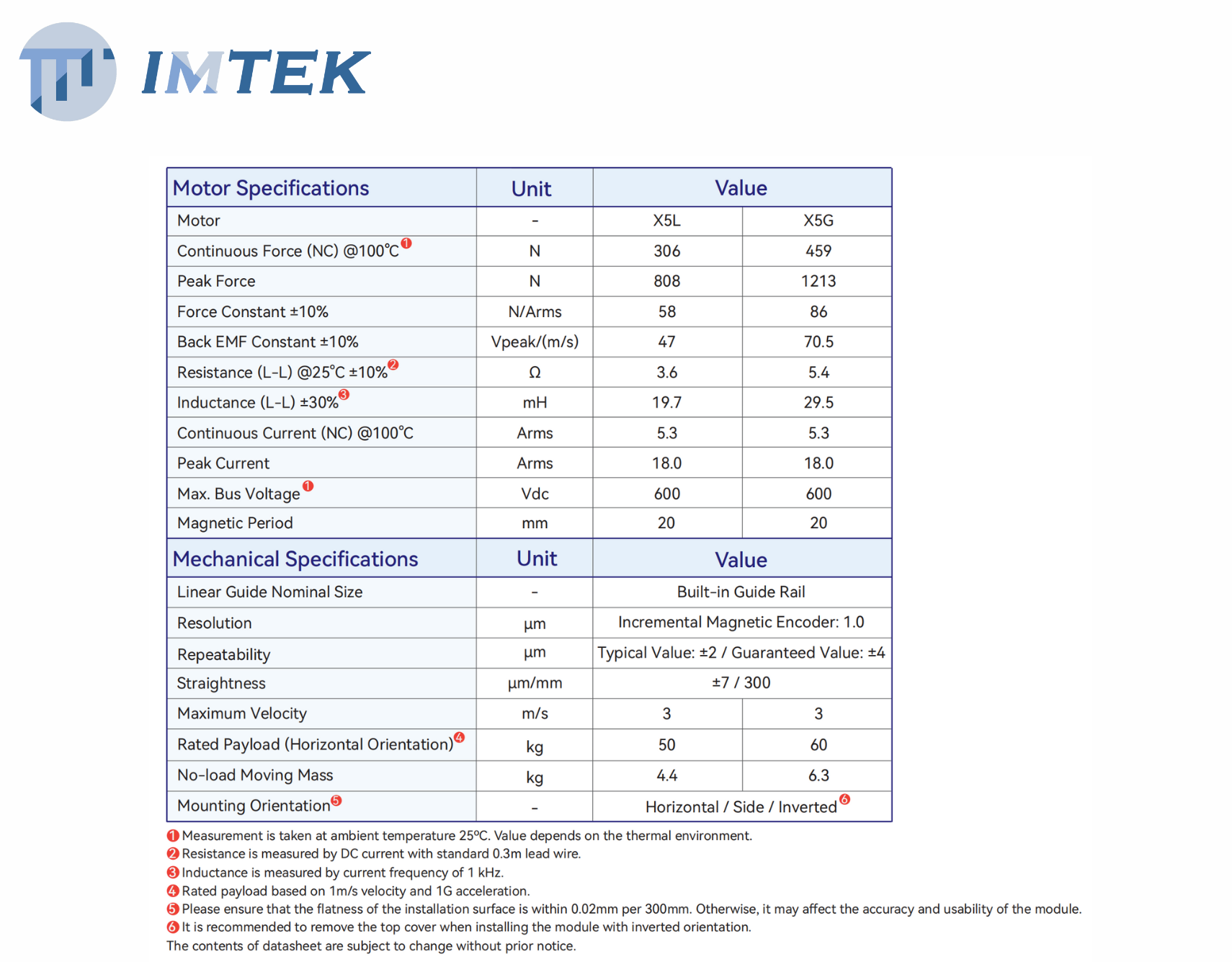

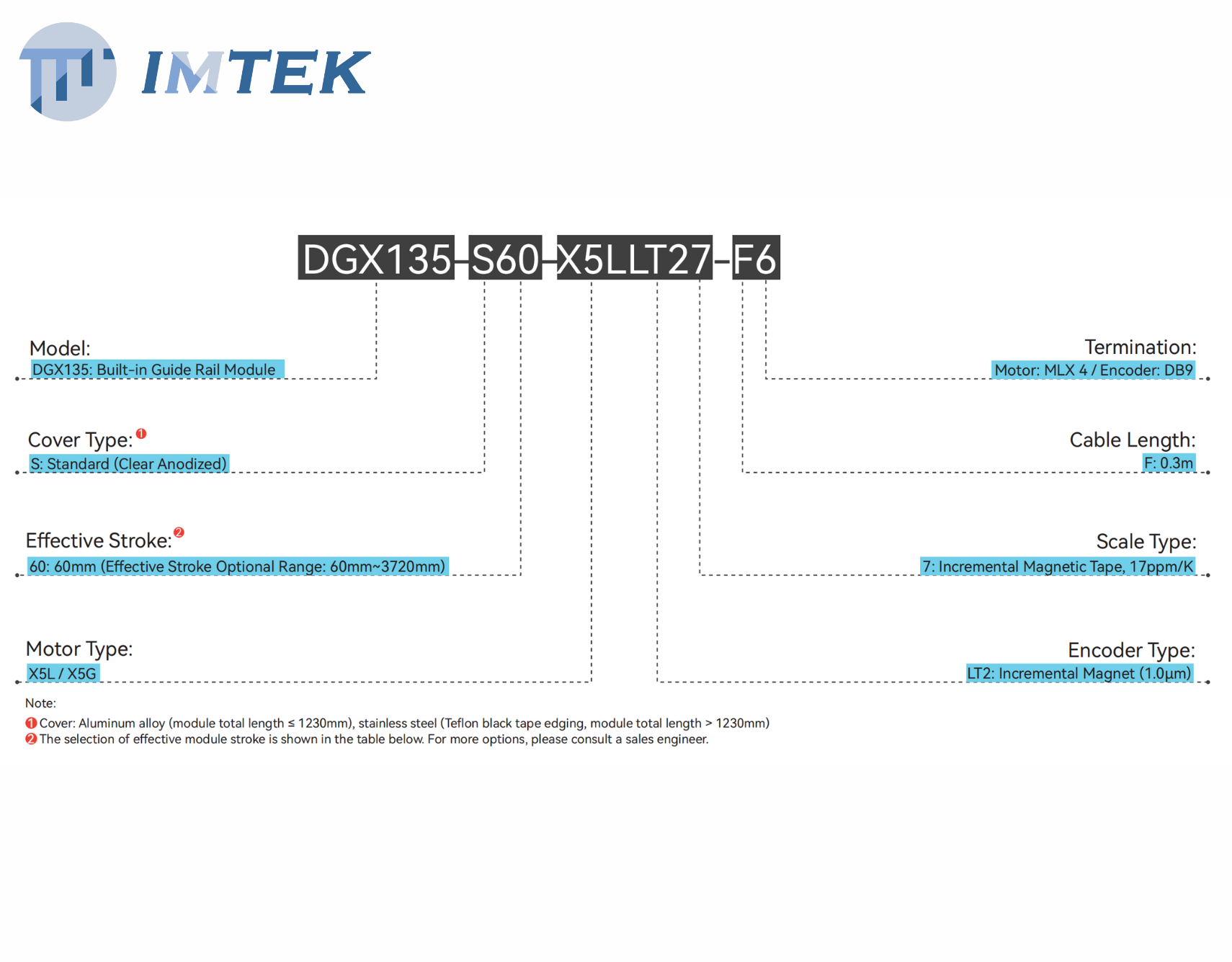

- Bestellnummer

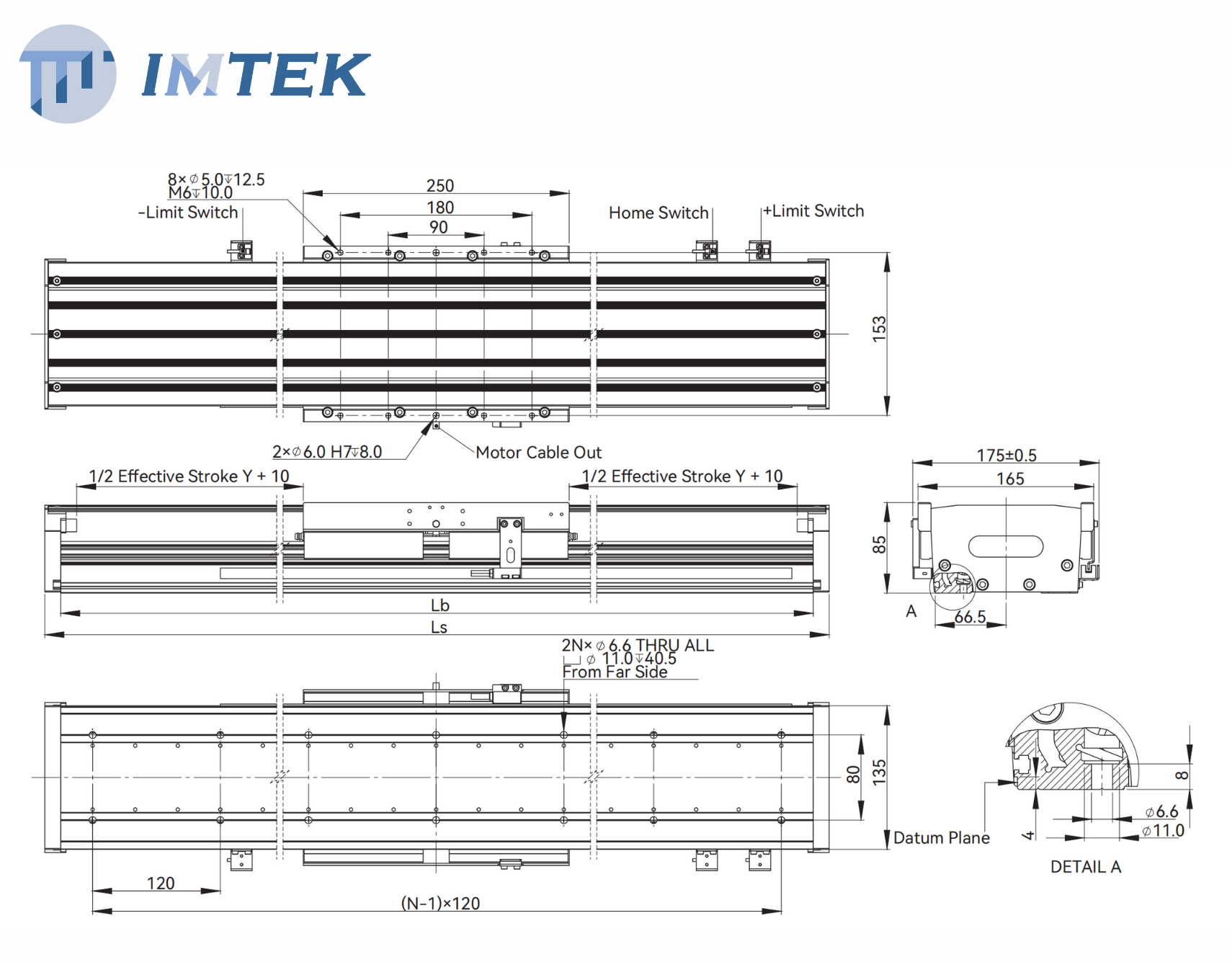

- 3D-Zeichnung

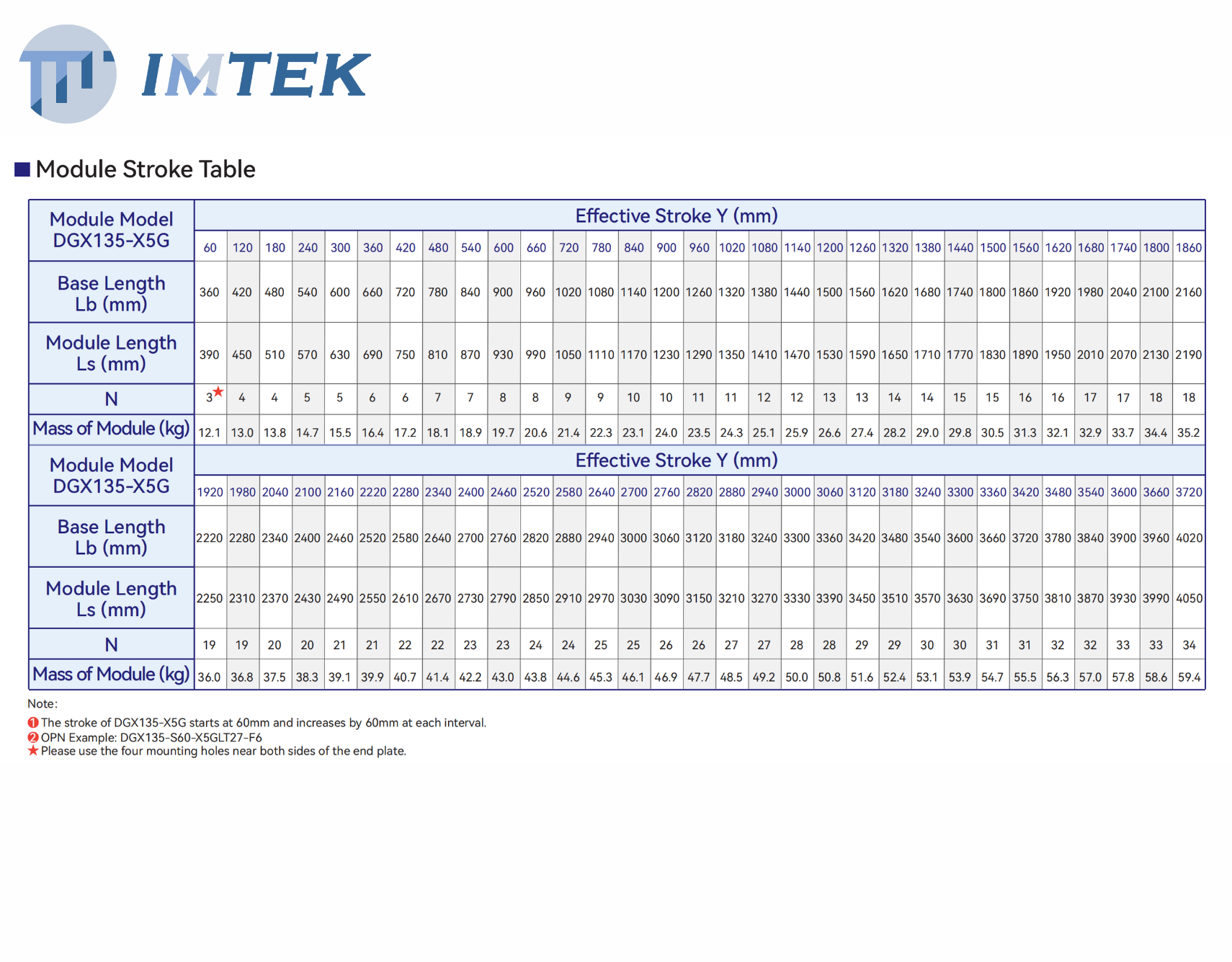

- Modul Schlaganfall
- Weitere Details zur DGX135-Serie
Montageeffizienz und Austauschbarkeit
Designvorteile
Ein weiterer praktischer Vorteil des integrierten Führungsmoduls des DGX ist die gleichbleibende Montagegenauigkeit. Herkömmliche Linearführungssysteme erfordern bei der Installation häufig eine sorgfältige manuelle Ausrichtung. Selbst geringfügige Abweichungen können die Vorspannungsverteilung, die Geräuschentwicklung und den Langzeitverschleiß beeinflussen.
DGX-Module vereinfachen diesen Prozess, indem sie die Präzisionssteuerung direkt in das Modul verlagern. Die Konstruktion der einzelnen Läuferblöcke gewährleistet eine gute Austauschbarkeit, und verschiedene Schlittenkonfigurationen lassen sich realisieren, ohne die Grundstruktur neu gestalten zu müssen.
Für Gerätehersteller bedeutet dies:
- Kürzere Montagezeit
- Verringerte Abhängigkeit von manuellen Anpassungen
- Gleichmäßigere Leistung zwischen den Maschinen
Merkmale der DGX-Serie
Geschwindigkeit ohne mechanische Kompromisse
Eine zentrale Designentscheidung beim integrierten Führungsmodul der DGX-Serie war die Verwendung von Linearmotoren mit Eisenkern als Antriebssystem. Für viele hochpräzise Anwendungen bieten Linearmotoren deutliche Vorteile gegenüber mechanischen Übertragungselementen wie Kugelgewindetrieben oder Riemen.
Kompaktheit bedeutet nicht nur Platzersparnis, sondern beeinflusst auch direkt die Maschinendynamik. Eine geringere Bauhöhe reduziert Biegemomente und verbessert die Steifigkeit unter Last. Durch die Integration der Führungsschienen und des Linearmotors in ein einziges Aluminiumprofilgehäuse entfällt bei DGX der Bedarf an externen Montagebasen und Adapterplatten.
Bei DGX-Modulen ist der Linearmotor vollständig in den Aluminiumprofilsockel integriert. Dadurch erreicht das System Bewegungsgeschwindigkeiten von bis zu 3 m/s bei gleichzeitig hoher struktureller Steifigkeit und kompakten Abmessungen. Linearmotoren mit Eisenkern bieten: Hohe Schubkraft, stabile Kraftabgabe und ein kostengünstiges Preis-Leistungs-Verhältnis für industrielle Anwendungen.
RESSOURCE
Das in DGX integrierte Führungsmodul bietet mehrere entscheidende Vorteile:
- Reduzierte Einbauhöhe und platzsparendes Design
- Höhere Steifigkeit durch integrierte Struktur
- Verbesserte Bewegungsgenauigkeit und Wiederholbarkeit
- Weniger Bauteile, geringerer Montage- und Wartungsaufwand
- Sauberes Erscheinungsbild, geeignet für geschlossene oder ästhetisch anspruchsvolle Geräte
DGX-Module werden häufig in Anwendungen eingesetzt, bei denen kompakte Größe, hohe Präzision und Stabilität erforderlich sind, wie zum Beispiel:
- Halbleiter- und Elektronikmontageanlagen
- Automatisierte Inspektions- und Testsysteme
- Pick-and-Place-Systeme
- Automatisierung in Medizin und Labor
- Präzisionsdosier- und Laserbearbeitungsgeräte
Das integrierte Führungsmodul des DGX kann je nach Anwendungsanforderungen mit verschiedenen Antriebsmechanismen konfiguriert werden, darunter:
- Kugelgewindetrieb für hohe Präzision und Tragfähigkeit
- Zahnriemenantrieb für Anwendungen mit langem Hub und hoher Drehzahl
Für Hublänge, Steigung und Montageschnittstellen stehen Anpassungsoptionen zur Verfügung.
Dank der integrierten Linearführungsstruktur bieten die DGX-Führungsmodule eine hervorragende Tragfähigkeit und Bewegungsgenauigkeit. Sie eignen sich sowohl für horizontale als auch vertikale Anwendungen und gewährleisten einen stabilen Betrieb im Dauerbetrieb. Die spezifischen Tragfähigkeiten, Wiederholgenauigkeit und Präzision hängen von der Modellgröße und -konfiguration ab.
Die integrierte Struktur verbessert die Steifigkeit und reduziert Vibrationen während der Bewegung. Im Vergleich zu extern montierten Führungssystemen arbeitet das integrierte Führungsmodul des DGX typischerweise geräuschärmer und mit ruhigerer Bewegung und eignet sich daher für präzise Anwendungen und geräuscharme Umgebungen.
