Rollen-Linearführung - TZW-HA (Flansch/Verlängerte Länge)
Die Rollenführungen der TZ-Serie verwenden Rollen anstelle von Stahlkugeln, wie sie in herkömmlichen Linearführungen üblich sind. Dadurch erreichen sie eine extrem hohe Steifigkeit und Tragfähigkeit. Dank des 45°-Kontaktwinkels weisen die Rollenführungen der TZ-Serie eine geringe elastische Verformung auf. Dies ermöglicht der gesamten Linearführung eine hohe Steifigkeit und Tragfähigkeit in allen Richtungen.
Das Modell TZH-HA ist eine Linearführungsschiene mit quadratischem Block, die Folgendes aufweist: verlängerte Blocklänge.
Sie unterscheiden sich hinsichtlich Tragfähigkeit und Platzbedarf für die Montage.
Die wichtigsten Merkmale sind wie folgt:
- Anpassbar
- Extrem hohe Steifigkeit in allen vier Richtungen
- Extrem hohe Tragfähigkeit
- Verlängerte Lebensdauer
- Dauerhaft
IMTEK Linearführungen TZW-HA

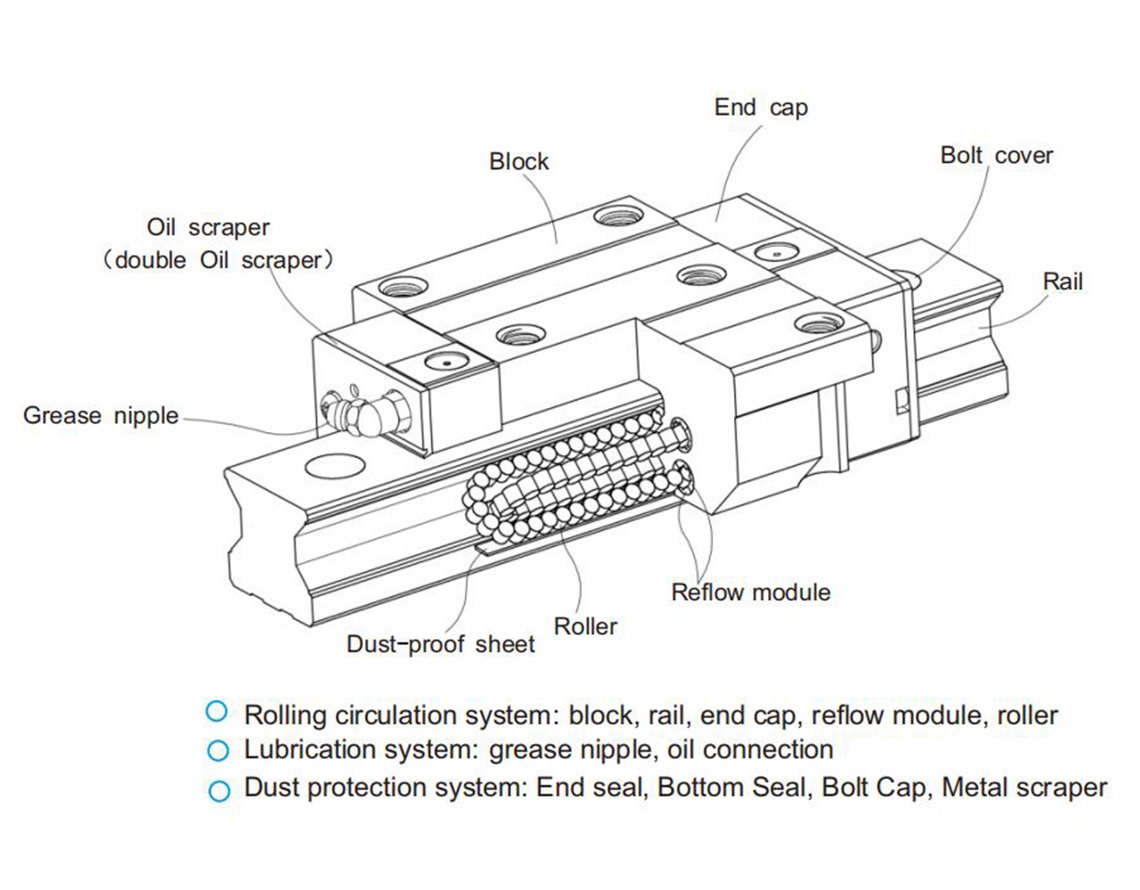

Die Rollen-Linearführungen von IMTEK mit ihren Wälzkörpern ermöglichen einen ruhigen Lauf, geringe Reibung und einfache Wartung für einen langen Einsatz. Darüber hinaus reduzieren die optimierten Längen und Durchmesser der Rollen die elastische Verformung und sorgen für eine extrem hohe Steifigkeit.
Das Modell TZW-HA ist eine Linearführungsschiene mit quadratischem Block, die über Folgendes verfügt: verlängerte Blocklänge. Bei Hochgeschwindigkeits-Industriemaschinen und -anlagen mit hohen Steifigkeitsanforderungen kommt mit größerer Wahrscheinlichkeit die Rollen-Linearführung der TZ-Serie zum Einsatz.
Technische Daten
| Serie | TZ-Serie |
| Größe | 25/30/35/45/55 |
| Blocktyp | Flansch |
| Lastart | schwere Last (C) / extrem schwere Last (H) |
| Montageart | von oben verriegeln (A) |
| Schienenlänge | 100–6000 mm |
| Anzahl der Führungswagen | 1/2/3/4/5/6 |
| Genauigkeitsgrad | C (normal); H (hoch); P (Präzision) |
| Zertifizierung | ISO 9001/ISO 14001 |
| Blockabmessungen | Blockabmessungen |
| Installationsbreite (W) | 34; 44; 48; 60; 70; 86; 100; 126 |
| Kombinationshöhe (H) | 28; 34; 40; 45; 55; 70; 80; 90 |
| Länge (L) | 68; 86/106; 97.9/114.4; 109.8/131.8; 124/151.5; 153.2/187; 183.7/232; 232/295 |
| Thread(M*l) | M4*8; M5*8; M6*8; M8*10; M8*12; M10*17; M12*18; 16*20 |
| Lochabstand (B) | 26; 32; 35; 40; 50; 60; 75; 76 |
| Lochabstand (C) | 26; 36/50; 35/50; 40/60; 50/72; 60/80; 75/95; 70/120 |
| Blockmaterial | 20CrMo |
| Schienenabmessungen | Schienenabmessungen |
| Breite (WR) | 15; 20; 23; 28; 34; 45; 53; 63 |
| Höhe (HR) | 16.5; 21; 23.6; 28; 30.2; 38; 44; 53 |
| Lochabstand (p) | 30; 30; 30; 40; 40; 52.5; 60; 75 |
| D×h×d | 7.5*5.7*4.5; 9.5*8.5*6; 11*9*7; 14*12*9; 14*12*9; 20*17*14; 23*20*16; 26*22*18 |
| Statische Kapazität C0(kN) | 24; 46.7/63; 57.1/73.4; 82.1/105; 105.2/142; 178.8/230.9; 252/348; 411.6/572.7 |
| Dynamische Kapazität C (kN) | 11.3; 21.3/26.9; 27.7/33.9; 39.1/48.1; 57.9/73.1; 92.6/116; 130.5/167.8; 213/275.3 |
| Schienenmaterial | S55c Legierter Stahl |
IMTEK Rollen-Linearführungen TZW-HA Spezifikationen

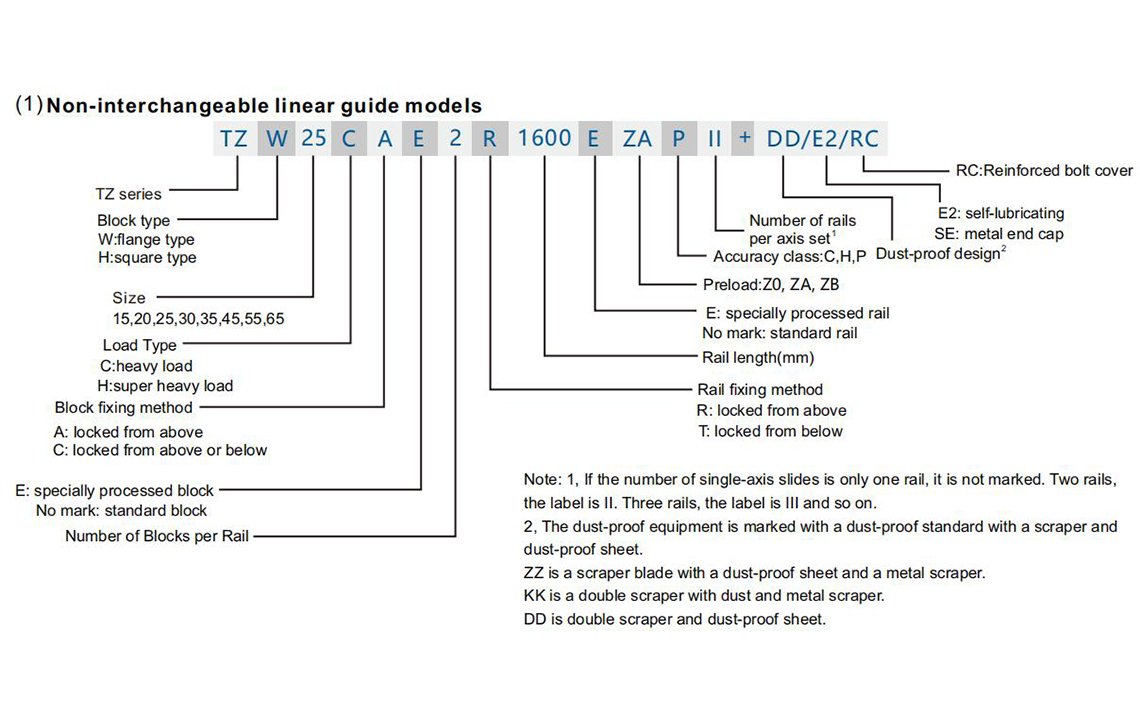

Nicht austauschbares Modell
Die Linearführungen der TZ-Serie werden in zwei Ausführungen unterteilt: nicht austauschbare und austauschbare Ausführungen. Beide Ausführungen weisen die gleichen Spezifikationen auf, jedoch sind die Blöcke und Schienen der austauschbaren Ausführung untereinander austauschbar.

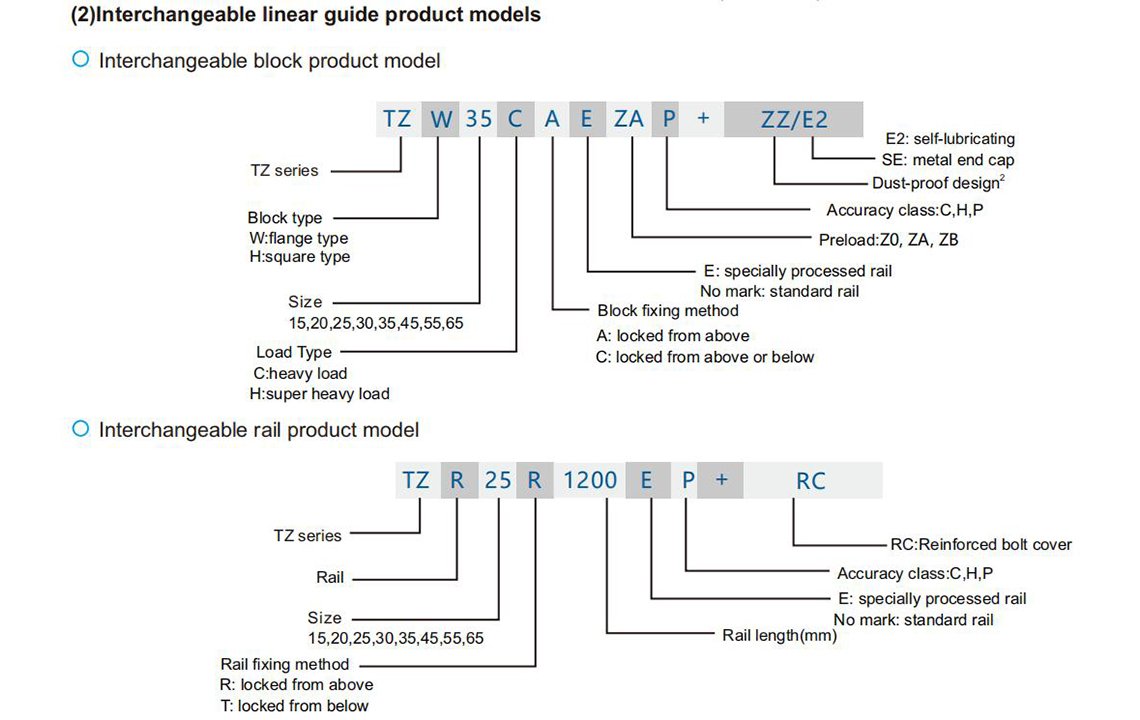

Austauschbares Modell
Obwohl die Kombinationsgenauigkeit nicht mit der von nicht austauschbaren Ultrahochpräzisionskomponenten vergleichbar ist, gewährleistet IMTEK durch eine gute Maßhaltigkeitskontrolle und strenge Qualitätsanforderungen in der Fertigung, dass Ihre Anforderungen an die Präzision für Ihre Anwendung erfüllt werden. Weitere Details finden Sie unten.
TZW-HA Abmessungen
Die Produktspezifikationen der Linearführungen geben hauptsächlich die Abmessungen der Linearführungen, den Blocktyp, den Genauigkeitsgrad, die Vorspannung usw. an, damit beide Parteien die Produkte zum Zeitpunkt der Bestellung bestätigen können.
TZR-T Schienenspezifikationen
IMTEK hält Linearführungsschienen in Standardlängen für Ihre individuellen Anforderungen bereit. Benötigen Sie Schienen in Sonderlängen mit dem gewünschten Endabstand, kontaktieren Sie bitte unser technisches Team für professionelle Unterstützung. Generell sollte der Endabstand E kleiner als 1/2P sein, um eine Instabilität des hinteren Schienenendes aufgrund eines zu großen Endabstands und damit einhergehende Genauigkeitseinbußen zu vermeiden.
