Beim Vergleich von Linearführungen, Linearachsen und Linearmodulen ist nicht die Frage nach dem besseren Produkt entscheidend. Vielmehr geht es darum, wie viel des Bewegungssystems Ihr Entwicklungsteam selbst entwerfen möchte und wie viel als integrierte Einheit vom Lieferanten bereitgestellt werden soll.

Eine Linearführung trägt die Last und steuert die geradlinige Bewegung. Eine Linearachse integriert Antrieb, Basis, Schlittenanordnung und Motorschnittstelle zu einer kontrollierten Bewegungsrichtung. Ein Linearmodul geht noch einen Schritt weiter: Es vereint weitere Komponenten der Führung, des Antriebs, des Schlittens und der Basis in einem sofort einsatzbereiten Produkt.

Diese Wahl beeinflusst die Gestaltungsfreiheit, die Installationszeit, den Angebotsumfang, das Ausrichtungsrisiko, die Inbetriebnahme und die Gesamtprojektkosten. Daher lassen sich durch den richtigen Ausgangspunkt nicht nur die Komponentenkosten senken, sondern auch Nachbesserungen, Montageabweichungen und die Fehlersuche nach der Maschinenfertigung reduzieren.

Dieser Artikel hilft Maschinenbauern, Automatisierungsingenieuren, Systemintegratoren und technischen Einkäufern bei der Entscheidung, ob sie mit separaten Linearführungen, einer kundenspezifischen Linearachse oder einem integrierten Linearmodul beginnen sollen.

1. Beginnen Sie mit dem Lieferumfang, nicht mit dem Produktnamen.

Der erste Filter sollte nicht die Schienengröße, die Gewindesteigung, die Motormarke oder das Aussehen des Moduls sein. Beginnen Sie stattdessen mit der Auswahl des Versorgungsnetzes.

Wenn ein Lieferant lediglich Schienen und Blöcke bereitstellt, muss Ihr Team weiterhin die Antriebskonstruktion, die Grundstruktur, die Motormontage, die Ausrichtungsmethode und das Installationsrisiko berücksichtigen. Liefert der Lieferant hingegen ein Linearmodul, verlagert sich ein größerer Teil dieser Arbeit in das integrierte Produkt. In diesen beiden Fällen bietet eine kundenspezifische Linearachse möglicherweise die beste Lösung.

Dieser Unterschied ist beim Angebotsvergleich relevant. Ein “Linearbewegungssystem” kann beispielsweise nur Führungsschienen und -blöcke, ein Führungs- und Spindelsatz oder ein komplettes Modul umfassen. Daher können die Preise unterschiedlich ausfallen, da die Anbieter nicht denselben Leistungsumfang anbieten.

2. Drei Integrationsebenen in einem linearen Bewegungssystem

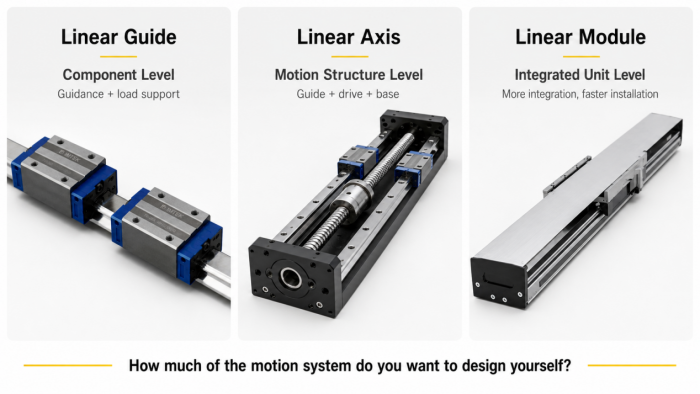

Eine Linearführung, eine Linearachse und ein Linearmodul können alle in derselben Maschine vorkommen. Sie repräsentieren jedoch nicht das gleiche Versorgungsniveau.

Eine Linearführung gibt dem beweglichen Teil eine kontrollierte Bahn vor. Eine Linearachse ergänzt diese um den Antrieb und die Struktur, die für eine vollständige Bewegungsrichtung erforderlich sind. Schließlich integriert ein Linearmodul weitere Elemente dieser Achse in ein standardisiertes oder teilstandardisiertes Produkt.

Für Maschinenbauer ist die Entscheidung eine praktische: Entweder sie konstruieren die Bewegungsstruktur intern, bauen sie aus Führungs- und Antriebskomponenten oder sie kaufen eine integriertere Baugruppe.

Wenn das Bewegungssystem einen Sechs-Achs-Roboter tragen muss, anstatt nur ein kleines Werkzeug, eine Vorrichtung oder ein Werkstück zu bewegen, wird die Auswahllogik anspruchsvoller. In diesem Fall sollten Sie überprüfen, wie Sie ein solches System auswählen. Linearachse für einen 7-Achs-Roboter, einschließlich Roboterhaltung, Momentenbelastung, Antriebsart, Basissteifigkeit, Kabelführung und Wartungszugang.

3. Schnelle Entscheidungsmatrix für Maschinenbauer

Der Zustand der Maschine sollte den Ausgangspunkt bestimmen. Eine Katalogbezeichnung allein reicht dafür nicht aus.

Diese Matrix erklärt auch, warum ein günstigeres Angebot für einzelne Komponenten nicht zwangsläufig eine günstigere Maschine bedeutet. Einzelkomponenten können zwar den Anschaffungspreis senken, die Gesamtkosten umfassen jedoch auch Konstruktionsarbeiten, Bearbeitung, Ausrichtung, Montage, Tests und Fehlersuche.

4. Wann separate Linearführungen der bessere Ausgangspunkt sind

Separate Linearführungen eignen sich am besten, wenn die Maschinenkonstruktion maximale Gestaltungsfreiheit erfordert. Sie liefern die Führungsbahn und die Lastaufnahme, während Ihr Team Antriebssystem, Grundkonstruktion, Motorposition und Montageart steuert.

Dieser Weg eignet sich für Austauschprojekte, CNC-Anlagen, Prüfgeräte, kundenspezifische Automatisierungsrahmen und Maschinen, bei denen die bestehende Rahmen- oder Antriebsanordnung nicht geändert werden kann. Die Führung muss jedoch den tatsächlichen Installationsbedingungen entsprechen und nicht nur der im Katalog angegebenen Tragfähigkeit.

Was Sie vor der Auswahl von Führungsschienen und Blöcken prüfen sollten

Die grundlegende Überprüfung der Führungslast reicht nicht aus, wenn die Last nicht in der Mitte des Wagens liegt. In diesem Fall muss die Momentenlast frühzeitig überprüft werden.

Einfacher Momentcheck: Momentenbelastung = Kraft × Versatzabstand.

Beispielsweise erzeugt eine Last von 200 N bei einem Versatz von 150 mm ein Moment von 30 Nm. Die Führung mag eine einfache Prüfung auf vertikale Lasten bestehen. Sie kann jedoch die Momentenprüfung nicht bestehen, wenn der Blocktyp, der Blockabstand oder der Schienenabstand zu gering ist.

Beobachten Sie während der Montage die Bewegung des Schlittens vor und nach dem endgültigen Festziehen der Schrauben. Läuft der Schlitten zunächst leichtgängig, nach dem Festziehen der Schrauben jedoch schwergängig, liegt die Ursache häufig eher an der Montagefläche, der Schienenausrichtung oder der Reihenfolge des Anziehens als an der Führung selbst.

Für kundenspezifische Maschinenkonstruktionen und Austauschprojekte, IMTEK Linearführungen Die Auswahl erfolgt nach Schienengröße, Blocktyp, Vorspannung, Genauigkeitsgrad, Montageraum und Kompatibilitätsanforderungen.

Falls die Führungsgröße noch offen ist, überprüfen Sie Größen der Linearführungen Bevor Sie die Schienen- und Blockfamilie bestätigen. Prüfen Sie außerdem, ob Steifigkeit, Laufruhe, Vibrationsfestigkeit oder Montageempfindlichkeit wichtig sind. Vorspannung der Linearführung vor der endgültigen Bestätigung der Bestellung.

5. Wann eine kundenspezifische Linearachse benötigt wird

Eine kundenspezifische Linearachse wird erforderlich, wenn das Projekt eine vollständig angetriebene Bewegungsrichtung benötigt. In diesem Fall müssen Führungssystem, Antriebssystem, Basis, Schlittenanordnung und Motorschnittstelle optimal aufeinander abgestimmt sein.

Diese Bauweise eignet sich für Transfereinheiten, Portalsysteme, vertikale Z-Achsen, Roboterfahrwerke, Pick-and-Place-Systeme und kundenspezifische Automatisierungsanlagen. Sie ist auch dann sinnvoll, wenn ein Standardmodul hinsichtlich Hub, Last, Montagerichtung oder verfügbarem Platz nicht ausreicht.

5.1 Warum die Achsenauswahl mehr ist als die Schienenauswahl

Bei einer kundenspezifischen Linearachse steuert die Führung die Bewegungsstabilität, während der Antrieb die Bewegung erzeugt. Daher kann die separate Auswahl dieser Komponenten und deren Überprüfung erst am Ende zu vermeidbaren Problemen führen.

Ein starker Antrieb kann eine schwache Führungsschiene nicht ausgleichen. Ebenso wenig kann eine hochbelastbare Führung eine flexible Basis stabilisieren. Selbst eine präzise Kugelumlaufspindel gewährleistet keine stabile Positionierung, wenn Führung und Antrieb nicht korrekt ausgerichtet sind.

Einfache Überprüfung der Schraubendrehzahl: Drehzahl der Schraube = Umfangsgeschwindigkeit ÷ Steigung der Schraube × 60.

Beispielsweise entspricht eine geforderte Geschwindigkeit von 500 mm/s bei einer Steigung von 10 mm einer Drehzahl von 3000 U/min. In diesem Fall müssen Schraubenlänge, Lagerungsmethode, kritische Drehzahl, Vibrationen und Geräuschentwicklung überprüft werden, bevor der Antrieb freigegeben wird.

Einfache Überprüfung der vertikalen Last: Schwerkraft = bewegte Masse × 9,81 m/s².

Bei einer vertikalen Last von 50 kg beträgt die Gewichtskraft etwa 490 N, bevor Reibung, Beschleunigung, Sicherheitsfaktor und Halteanforderungen berücksichtigt werden. Daher ist für eine vertikale Linearachse mehr als nur eine einfache Überprüfung der Führungslast erforderlich.

5.2 Überlappung von linearer Achse und linearem Modul

Ein Linearmodul kann als Linearachse dienen, wenn seine Standardstruktur den erforderlichen Hub, die Last, die Geschwindigkeit, die Montagerichtung und die Motorposition erfüllt. Im Gegensatz dazu eignet sich eine kundenspezifische Linearachse besser, wenn die Grundstruktur, der Schienenabstand, die Schlittenanordnung, die Antriebsart oder die Momentenbelastung außerhalb des Bereichs eines Standardmoduls liegen.

Deshalb tauchen die Begriffe “Linearachse” und “Linearmodul” häufig in ähnlichen Diskussionen auf. Der praktische Unterschied liegt im Integrationsgrad und darin, wie viel der Achsenkonstruktion der Lieferant bereits abgeschlossen hat.

6. Wenn ein lineares Modul den Ingenieursaufwand reduziert

Ein Linearmodul ist hilfreich, wenn das Projekt weniger separate mechanische Konstruktionsarbeiten erfordert. Anstatt Führung, Antrieb, Gleitstück, Basis, Motorbefestigung und Schutzvorrichtung einzeln auszuwählen, kombiniert das Modul mehrere dieser Elemente zu einer kompletten Bewegungseinheit.

Ein Modul ist jedoch nicht automatisch besser als separate Komponenten. Es funktioniert nur dann optimal, wenn die integrierte Struktur zu Last, Hub, Drehzahl, Montagerichtung und verfügbarem Platz passt.

6.1 Welchen Ingenieursaufwand kann ein Modul reduzieren?

Für Systemintegratoren, Maschinenbauer und OEM-Teams liegt der Wert eines Moduls nicht nur in der geringeren Teileanzahl. Viel wichtiger ist, dass es den Zeitaufwand bei Konstruktion, Montage, Prüfung und Fehlersuche reduzieren kann.

Diese Entscheidung findet sich auch in der Lagerautomatisierung wieder. Wenn Übergabestationen, Shuttle-Schnittstellen, Verladeeinheiten oder Inspektionsachsen über viele Bahnen hinweg wiederholt werden, kann ein geeignetes Modul die Konstruktionsabweichungen und den Installationsaufwand reduzieren. Ein Anwendungsbeispiel finden Sie hier: Linearmodule für Transfer- und Positionierachsen in AS/RS-Systemen trägt zur Verbesserung der Bewegungsstabilität in automatisierten Lager- und Kommissioniergeräten bei.

Aus diesem Grund verdient die Frage, wie Linearmodule den Entwicklungsaufwand für Maschinenbauer und OEMs reduzieren, einen eigenen Themenschwerpunkt. Dieser sollte detaillierter auf die Reduzierung von Zeichnungen, die Kommunikation mit Lieferanten, Montageabweichungen, Inbetriebnahmerisiken und die Konstruktion wiederholbarer Maschinen eingehen.

Wenn das Projekt diese Art von integriertem Produktpfad benötigt, IMTEK Linearmodule kann Führung, Antrieb, Schieber und Montagestruktur zu einer einzigen Auswahlroute kombinieren.

6.2 Wann ein Modul möglicherweise nicht die beste Wahl ist

Ein Modul passt möglicherweise nicht gut, wenn die Maschine eine spezielle Grundkonstruktion, eine ungewöhnliche Montagerichtung, eine hohe Momentbelastung, einen sehr langen Hub, eine raue Arbeitsumgebung, eine nicht standardmäßige Motorposition oder die vollständige Kontrolle über jede Komponente erfordert.

In solchen Fällen bieten separate Linearführungen oder eine kundenspezifische Linearachse möglicherweise eine bessere Konstruktionskontrolle. Das umfassendste Produkt ist nicht immer das beste. Die richtige Wahl ist diejenige, die zu Struktur, Belastung, Hub, Geschwindigkeit, Genauigkeit und Einbaubedingungen der Maschine passt.

7. Linearachse, Linearantrieb und Linearmodul: Wie sich die Begriffe überschneiden

Diese Begriffe überschneiden sich häufig in Automatisierungsprojekten. Dennoch beschreiben sie nicht immer denselben Leistungsumfang.

Ein Linearantrieb bezeichnet üblicherweise das Gerät, das eine lineare Bewegung erzeugt. Eine Linearachse beschreibt in der Regel eine Bewegungsrichtung innerhalb einer Maschine, beispielsweise die X-Achse, die Z-Achse, die Transferachse oder die Portalachse. Ein Linearmodul hingegen ist üblicherweise eine standardisierte, integrierte Einheit, die Führung, Antrieb, Schlitten und Grundstruktur vereint.

Für die Einkaufs- und Entwicklungsprüfung ist der Name weniger wichtig als der Leistungsumfang. Vor dem Vergleich von Anbietern sollte geprüft werden, ob das Angebot nur Führungskomponenten, eine angetriebene Achsenkonstruktion oder ein einbaufertiges Modul umfasst.

8. Typische Projektszenarien

8.1 Vorhandenes Maschinengestell oder Ersatzprojekt

Sind Rahmen, Antriebsmethode und Montageposition bereits festgelegt, bieten sich separate Linearführungen in der Regel als besserer Ausgangspunkt an. Zu prüfen sind insbesondere Schienengröße, Blocktyp, Lochmuster, Blockhöhe, Vorspannung, Schienenlänge, Montagefläche und Austauschbarkeit.

Das Hauptrisiko besteht in der Annahme, dass ein Wechsel der Führungsmarke Probleme wie unruhigen Lauf, Geräusche oder kurze Lebensdauer behebt. Wenn die Grundfläche, die Parallelität der Schienen oder die Anzugsreihenfolge die Ursache sind, kann das Problem nach dem Austausch erneut auftreten.

8.2 Kompakte Automatisierungsachse

Bei Projekten mit kompakten Bestückungs-, Inspektions-, Verpackungs- oder Dosierachsen kann ein Linearmodul die praktischere Lösung sein. Dies gilt insbesondere dann, wenn Hub, Nutzlast, Geschwindigkeit, Wiederholgenauigkeit, Montagerichtung und Bauraum bereits festgelegt sind.

Dennoch sollte das Modul nicht nur nach seinen äußeren Abmessungen ausgewählt werden. Nutzlastposition, Momentenbelastung, Motorposition, Kabelführung und Montagerichtung müssen ebenfalls berücksichtigt werden.

8.3 Portal- oder Robotertransfer mit langem Hub

Bei Portalsystemen mit großem Hub oder Robotertransfereinheiten muss die Entscheidung genauer geprüft werden. Ein kompaktes Standardmodul ist möglicherweise nicht ausreichend, wenn der Verfahrweg lang, die bewegte Masse hoch oder die Momentenbelastung groß ist.

Wenn eine Achse den Verfahrweg eines Industrieroboters erweitert, betrachten Sie sie als Robotertransferachse oder Anwendung für einen 7. Achsenroboter und nicht als normale, kompakte Moduloption.

Bei solchen Projekten sollten vor der Auswahl einer Linearachse für einen 7-Achs-Roboter folgende Punkte geprüft werden: Robotergewicht, Haltung, Reichweite, bewegte Masse, Momentenbelastung, Antriebsart, Steifigkeit der Basis, Installationsgenauigkeit, Kabelführung, Schutz und Wartungszugänglichkeit.

9. Welche Daten sollten Sie vorbereiten, bevor Sie einen Lieferanten kontaktieren?

Eine sinnvolle Empfehlung erfordert gemessene oder bestätigte Anwendungsdaten. Ein Produktname allein genügt nicht.

Ein guter Lieferant sollte Ihnen nicht nur einen Katalog zusenden. Fragen Sie vor der Auswahl, ob er Lastrichtung und Momentbelastung prüfen, Führungsschienen auf die Antriebskomponenten abstimmen, kundenspezifische Hübe realisieren, Installationsrisiken erläutern, Lebensdauerberechnungen durchführen und ein praktikables Wartungsintervall empfehlen kann.

Folglich werden die Kosten für die technische Unterstützung Teil der tatsächlichen Projektkosten. Ein niedrigerer Bauteilpreis bleibt möglicherweise nicht niedrig, wenn die Maschine nach der Montage zusätzliche Bearbeitung, wiederholte Ausrichtung oder eine Neukonstruktion erfordert.

10. Häufig gestellte Fragen (FAQ)

Worin besteht der Unterschied zwischen einer Linearführung und einem Linearmodul?

Eine Linearführung ist eine Schiene-Block-Komponente, die Lasten aufnimmt und geradlinige Bewegungen steuert. Ein Linearmodul ist eine integrierte Bewegungseinheit, die üblicherweise Führung, Antrieb, Schlitten, Grundstruktur und Motorbefestigungsschnittstelle vereint.

Ist eine Linearführung dasselbe wie eine lineare Achse?

Nein. Eine Linearführung ist ein Führungs- und Stützelement. Eine Linearachse ist eine vollständige angetriebene Bewegungsstruktur, die üblicherweise ein Führungssystem, ein Antriebssystem, einen Sockel, einen Schlitten und eine Motorschnittstelle umfasst.

Worin besteht der Unterschied zwischen einer linearen Achse und einem linearen Modul?

Eine Linearachse beschreibt eine geführte und angetriebene Bewegungsrichtung in einer Maschine. Ein Linearmodul ist üblicherweise ein standardisiertes oder teilstandardisiertes integriertes Produkt, das als Linearachse dienen kann, wenn Hub, Last, Geschwindigkeit, Montagerichtung und Motorposition der Anwendung entsprechen.

Können Linearführungen zum Aufbau einer linearen Achse verwendet werden?

Ja. Linearführungen bilden oft den Kern einer Linearachse. Für den Aufbau einer kompletten Achse benötigt man außerdem ein Antriebssystem, eine Grundstruktur, einen Schlitten, eine Motorhalterung, eine korrekte Ausrichtung und eine Schutzvorrichtung.

Wann sollte ich Linearführungen anstelle eines Linearmoduls wählen?

Linearführungen sind dann die richtige Wahl, wenn Maschinenrahmen und Antriebskonstruktion bereits festgelegt sind, wenn die Ersatzteilkompatibilität wichtig ist oder wenn Ihr Team die volle Kontrolle über Schienenabstand, Blockabstand, Antriebsposition und Basisstruktur benötigt.

Wann sollte ich ein lineares Modul wählen?

Wählen Sie ein Linearmodul, wenn Sie eine sofort einsatzbereite Bewegungseinheit benötigen und den Aufwand für die Komponentenauswahl, Zeichnungserstellung, Bearbeitung, Ausrichtung, Montagezeit und Inbetriebnahme minimieren möchten. Es eignet sich am besten, wenn Hub, Nutzlast, Geschwindigkeit, Wiederholgenauigkeit, Montagerichtung und Einbauraum bereits bekannt sind.

Ist ein Linearmodul besser als separate Linearführungen und Kugelgewindetriebe?

Nicht immer. Ein Linearmodul reduziert zwar den Integrationsaufwand, separate Linearführungen und Antriebskomponenten bieten jedoch mehr Gestaltungsfreiheit. Die optimale Wahl hängt von Struktur, Belastung, Hub, Geschwindigkeit, Genauigkeit, Bauraum und dem gewünschten Grad an Eigenverantwortung Ihres Entwicklungsteams ab.

Warum sehen Angebote für Linearantriebssysteme so unterschiedlich aus?

Verschiedene Anbieter bieten unterschiedliche Integrationsgrade an. Ein Angebot umfasst möglicherweise nur Schienen und Blöcke, ein anderes Führungsschienen und eine Antriebskomponente, und ein drittes ein komplettes Modul. Prüfen Sie daher vor einem Preisvergleich, ob der angebotene Leistungsumfang identisch ist.

Fazit: Wählen Sie den Integrationsgrad, der zur Maschine passt.

Der Unterschied zwischen einer Linearführung, einer Linearachse und einem Linearmodul ist nicht nur eine Frage der Bezeichnung. Es geht vielmehr darum, wie viel des Bewegungssystems bereitgestellt, integriert und gesteuert wird.

Auf Komponentenebene dient eine Linearführung der Führung und Lastaufnahme. Eine Ebene höher gefasst, vereint eine Linearachse Führung und Antrieb zu einer kontrollierten Bewegungsrichtung. Ein Linearmodul geht noch einen Schritt weiter, indem es Führung, Antrieb, Schieber und Basis in einer stärker integrierten Bewegungseinheit vereint.

Für Projekte, die maximale Gestaltungsfreiheit erfordern, sind Linearführungen in der Regel der richtige Ausgangspunkt. Benötigt die Maschine eine vollständig vorgegebene Bewegungsrichtung, ist eine kundenspezifische Linearachse möglicherweise besser geeignet. Wenn eine schnellere Installation und ein integrierterer Produktweg im Vordergrund stehen, ist ein Linearmodul oft der bessere Startpunkt.

Für Maschinenbauer und Automatisierungsingenieure ist die beste Wahl nicht immer das vollständigste Produkt. Entscheidend ist der Integrationsgrad, der zu Struktur, Belastung, Hub, Geschwindigkeit, Genauigkeit und Installationsbedingungen der Maschine passt.
