TG系列微型直线导轨 - TGN-C/H（标准尺寸）
IMTEK TG系列微型直线导轨采用结构紧凑的导轨和滑块，并采用哥特式弧形接触设计。这种定制设计使其能够承受多方向的载荷。它们通常应用于半导体制造设备、印刷电路板IC组装设备、医疗设备、机械臂和精密测量仪器等领域。IMTEK 为TG系列提供两种类型的滑块： 标准型（TGN） 和加大型（TGW）。
对于标准尺寸的TGN型，IMTEK可以为您提供 标准型（C）和加长型（H）. 它们在负载能力方面表现各异。主要特点如下：
- TG系列产品体积更小、重量更轻，因此适用于小型化设备。
- 哥特式四点接触设计确保其能够承受多方向载荷，同时兼具高刚度和高精度。
- 微型直线导轨内部有滚珠保持架，因此可以互换使用。
TGN-C/H
TGN-C/H 型是带有标准型滑块的微型导轨，有两种长度可供选择： -C 表示标准型，-H 表示加长型。 它们通常应用于半导体制造设备、印刷电路板集成电路组装设备、医疗设备、机械臂以及精密测量仪器等领域。IMTEK 还可根据您的不同需求提供定制化解决方案。
技术数据
| 系列 | TG系列 |
| 尺寸 | 5/7/9/12/15 |
| 滑块类型 | 标准型 |
| 负载类型 | 标准型(C)；长型(H) |
| 导轨长度 | 100~6000毫米 |
| 滑块编号 | 1/2/3/4/5/6 |
| 精度等级 | C（正常）；H（高）；P（精确） |
| 预压等级 | ZF；Z0; Z1 |
| IMTEK质量认证 | ISO 9001；ISO 14001 |
| 滑块s寸 | 滑块s寸 |
| 安装宽度(W) | 17; 20; 27; 32 |
| 组合高度(H) | 8; 10; 13; 16 |
| 长度(L) | 22.5/30.8; 28.9/39.9; 34.7/45.4; 42.1/58.8 |
| 螺纹规格(M*l) | M2*2.5；M3*3；M3*3.5；M3*4 |
| 孔间距(B) | 12; 15; 20; 25 |
| 孔间距(C) | 8/13; 10/16; 15/20; 20/25 |
| 轨道型号 | 轨道型号 |
| 宽度(WR) | 7; 9; 12; 15 |
| 高度(HR) | 4.8; 6.5; 8; 10 |
| 孔距(p) | 15; 20; 25; 40 |
| D×h×d | 4.2*2.3*2.4; 6*3.5*3.5; 6*4.5*3.5; 6*4.5*3.5 |
| 静态额定负荷C0(kN) | 1.24/1.96; 2.55/4.02; 3.92/5.88; 5.59/9.11 |
| 动态额定负荷C(kN) | 0.98/1.37; 1.86/2.55; 2.84/3.72; 4.61/6.37 |
TGN-C/H 技术规格
非互换性型号
TG系列直线导轨分为两种类型：非互换性型号和互换性型号。两者规格相同，互换性型号的滑块和导轨可以互换使用。
互换性型号
虽然无法达到非互换性型号的超高精度组合精度，但IMTEK在制造过程中拥有良好的尺寸控制和严格的质量要求，足以满足您应用中的精度需求。更多详情如下。

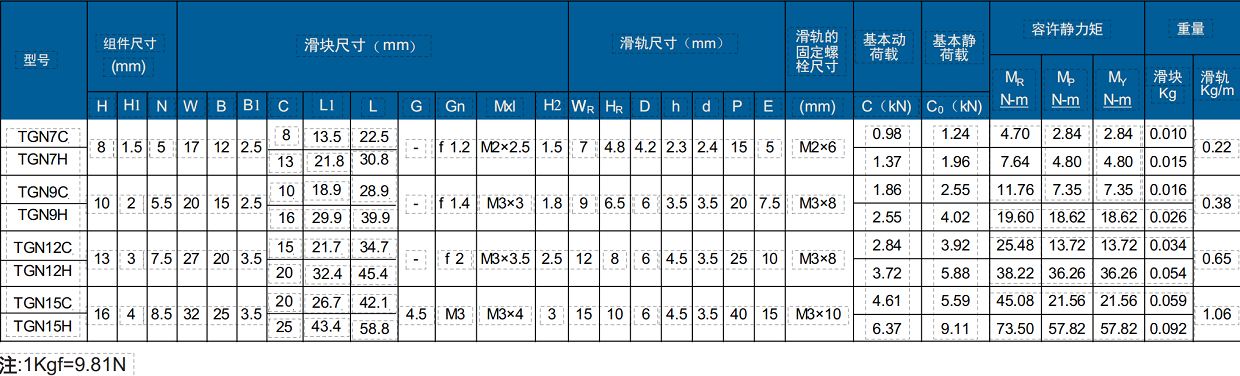

TGN-C/H 尺寸
微型直线导轨的产品规格主要包括直线导轨的尺寸、滑块类型、精度等级、预压等，以便双方在订购时确认产品。
