线性导轨类型：工业应用完整指南

向导类型	主要结构特征	典型选择优先级	典型应用
球型直线导轨	在钢轨和挡块之间循环使用钢球	运动平衡精准，运行平稳，负载能力强	自动化设备、机床、搬运系统、精密机械
滚柱直线导轨	带线接触的循环辊	更高的刚度和重载能力	数控机床、重型切削、高刚性轴、大型设备
低轮廓球导球器	球形导轨，装配高度降低	降低安装高度，并具有球形导轨运动特性	自动化设备、半导体机械、紧凑型运动轴
微型线性导轨	紧凑型球形导轨和滑架系统	小巧的外壳和精密的运动	医疗设备、检测设备、半导体设备、紧凑型自动化

这些类别在结构上有所重叠。低矮型导轨仍然属于滚珠式导轨，而微型导轨也通常使用循环滚珠。将它们视为不同的选择类别是有益的，因为在进行详细的载荷计算之前，安装空间通常决定了设计方案。.

1.1 滚珠式直线导轨

滚珠式直线导轨利用钢珠在导轨和滑块的精密滚道之间循环运动。这种结构能够实现平稳的滚动运动，并且当滚道几何形状设计为多方向支撑时，可以承受来自多个方向的载荷。.

在IMTEK产品系列中，TO系列是标准的重载球型轴承系列。官方产品目录列出了方形和法兰轴承座配置、多种精度和预紧力选项、润滑方式、密封附件，以及根据所需规格提供的可互换或匹配配置。.

当您的轴需要兼顾承载能力、刚性、平稳运动和广泛的安装灵活性时，滚珠导轨通常是首选方案。它们广泛应用于自动化设备、机床、传送系统和其他精密运动轴。.

1.2 滚柱直线导轨

滚柱直线导轨用滚柱式滚动体取代了滚珠。由于滚柱与滚道形成线接触，其接触面积比滚珠式接触更大。这使得滚柱导轨在刚性、变形控制和重载能力至关重要的设计中尤为适用。.

IMTEK 的 TZ 系列是滚柱式轴承系列。产品目录介绍了其四向承载能力、高刚性和重载性能，并提供方形和法兰式两种结构，适用于机床和其他高刚性应用。.

不应仅仅因为滚柱导轨看起来更坚固就选择它。正确的选择取决于实际负载、力矩、机器刚度、安装精度、驱动能力和运动特性。有关更具体的工程比较，请参阅…… 滚柱导轨和球形导轨在实际选择中的区别.

1.3 低轮廓球导轨

低剖面直线导轨是一种滚珠导轨，旨在降低整体组件高度。当机器空间受限，但轴线仍需要异形导轨结构时，低剖面直线导轨非常适用。.

IMTEK 的 TT 系列采用四排钢球，并经过专门设计，降低了整体高度和缩短了模块长度。该系列产品适用于自动化设备、半导体设备、精密测量设备以及其他对安装空间要求较高的系统。.

低矮型导轨不应与微型导轨混淆。低矮型导轨仍可属于常规工业尺寸级别；其主要目的是降低装配高度。微型导轨则缩小了组件的整体体积。.

1.4 微型直线导轨

微型直线导轨可减小紧凑型精密设备的导轨系统尺寸和运动质量。在安装空间、部件重量和精细运动控制比大型工业导轨的重载能力更为重要的场合，通常会使用微型直线导轨。.

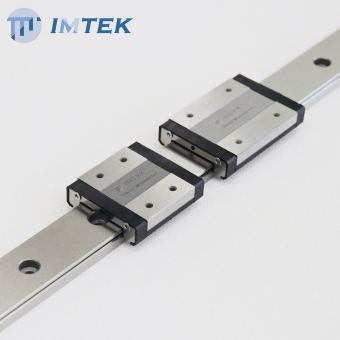

IMTEK 的 TG 系列产品包括 TGN 和 TGW 两种微型配置。产品目录列出了其在半导体制造设备、PCB 和 IC 组装设备、医疗设备、机械臂、精密测量仪器以及其他小型线性运动系统等领域的应用。此外，产品目录还明确指出，微型导轨、滑块及相关金属部件均采用不锈钢材质。.

如果紧凑尺寸已经是既定的设计约束条件，您可以进行审查用于紧凑型精密运动的微型线性导轨选项在进行详细的负载和安装检查之前。.

2. 滚珠导轨、滚轮导轨、低轮廓导轨和微型导轨有何区别？

这四种导轨类型分别解决不同的工程问题。滚珠导轨与滚柱导轨主要取决于滚动接触方式，而低剖面导轨和微型导轨则主要取决于结构和封装方式。这种区分避免了一个常见的错误：将不同类型导轨视为互斥的。.

选择因素	球导	滚轮导轨	低轮廓球导轨	迷你指南
滚动体	球	滚筒	球	球
主要设计原因	平衡式通用精密运动	刚性和重载能力	降低装配高度	整体尺寸紧凑
典型机器包	标准工业空间	从标准型到重型结构	高度受限的安装	小型精密设备
典型应用领域	自动化和机器运动	高刚度和重载轴	紧凑型自动化	医疗、半导体、检测、紧凑型舞台
下一个要验证的参数	装弹、预装弹、精度、速度	载荷、力矩、刚度、安装精度	装配高度、负载、块格式	包络、负载、精度、环境要求

该表格仅供筛选，不能替代产品目录计算。即使两种导轨系列在类型上看似匹配，它们在动态载荷额定值、静态载荷额定值、允许弯矩、预紧力、精度等级和安装公差方面也可能存在显著差异。.

对于标准化的额定载荷术语，ISO 14728-1 涵盖直线运动滚动轴承的动态额定载荷和额定寿命，而 ISO 14728-2 涵盖静态额定载荷和静态安全系数计算。这些定义在比较产品目录数据时很有用，但实际数值必须来自所选的导向系列和尺寸。.

3. 如何选择合适的直线导轨类型？

首先根据主要设计约束条件选择导轨系列，然后再核实详细规格。最有用的首要问题不是“哪根导轨最坚固？”或“哪根导轨最小？”，而是“该轴需要承载什么重量，刚度必须达到多少，以及有多少安装空间可用？”

设计条件	首先要评估的指南类型	为什么	还有哪些需要检查？
通用精密自动化	球形导轨	平衡的运动和负载性能	额定载荷、精度、预紧力、速度、钢轨尺寸
高结构刚度或重载荷	滚轮导轨	滚子接触支撑结构满足更高的刚度要求	力矩载荷、安装精度、预紧力、机器底座刚度
安装高度受限	低轮廓球导球器	降低装配高度	可用宽度、块体长度、额定载荷、安装方式
非常紧凑的精密机构	迷你指南	减少组件总尺寸	负载、加速度、精度、安装刚度、环境
污染或恶劣环境	首先选择适合负载的导轨类型	防护性能是一项附加要求，而非单独的载荷等级。	密封件、刮刀、盖条、材料或表面保护

3.1 首先考虑载荷和力矩要求

在确定基本导向装置系列之后，应检查载荷情况。有效的评估包括载荷方向、大小、加速度效应、外力以及载荷与导向系统之间距离产生的力矩。.

请勿直接照搬其他应用中的通用安全系数。所选系列、机器工况、振动、冲击、安装方式以及所需使用寿命都会影响最终的检查结果。如果这是您设计的下一步，请使用专用指南。在确定线性导轨尺寸之前，请比较其动态和静态额定载荷。.

3.2 分别检查刚性和安装空间

紧凑型设计并不一定需要微型导轨。如果仅限制垂直方向的活动范围，低轮廓滚珠导轨可能更适合结构要求。但如果必须缩小整个运动组件的尺寸，微型导轨就显得更为重要了。.

同样，高负载并不一定需要滚柱导轨。实际的选择取决于所需的刚度、挠度、力矩载荷、机器底座刚度以及可用的滚珠导轨尺寸。因此，导轨类型选择只是初步筛选，而非最终的尺寸计算。.

3.3 使用精度和预紧力作为第二阶段参数

精度等级和预紧力应在确定导轨系列和大致尺寸后选择。较高的预紧力可以提高刚性，但也会改变内阻，因此应与安装精度和机床的工况相匹配。正确的预紧力取决于具体应用，而不是通用的“越大越好”的设置。.

采购时也应遵循同样的原则：比较完整的规格，而不仅仅是钢轨宽度或滑块尺寸。技术上可比的替代品应检查钢轨尺寸、滑块几何形状、安装方式、精度、预紧力、额定载荷以及任何必要的防护措施。.

4. 环境和保护何时会改变指南的选择？

环境因素通常会在选定基本导轨类型后改变导轨的规格。灰尘、碎屑、冷却液、湿度、温度和腐蚀性环境都会改变所需的密封件、刮刀、盖板设计、润滑方式、材料或表面防护措施。.

例如，IMTEK产品目录中包含防尘配置和盖条式滚珠导向设计。TG微型系列采用不锈钢金属部件，使其成为兼顾耐腐蚀性和紧凑尺寸的理想之选。.

这些保护特性不应替代载荷和刚度的选择。首先选择满足机械要求的导轨系列，然后确定运行环境所需的保护措施。有关更详细的环境决策，请参阅相关文档。适用于恶劣工况的线性导轨表面保护.

选材说明：
“防护型”不锈钢导轨、涂层导轨或盖条导轨指的是一种环境防护或保护配置。它并不能取代滚珠导轨、滚柱导轨、低轮廓导轨和微型导轨等基本结构的选择。.

5. IMTEK 直线导轨系列与这些类型有何对应关系？

IMTEK 的异形直线导轨产品根据上述相同的工程差异进行分组。系列图的目的是帮助您从一般类型判断过渡到正确的产品系列，而无需将本文变成逐个型号的规格表。.

IMTEK系列	指南类别	主要选拔角色	典型应用方向
TO系列	重载球型直线导轨	通用工业精密运动和机床应用	机床、加工设备、搬运和运输设备
TT系列	低轮廓球型直线导轨	降低自动化装配高度	自动化、半导体机械、精密测量设备
TZ系列	滚柱直线导轨	高刚性和重载应用	数控机床、重型切割、研磨和其他高刚性设备
TG系列	微型球型直线导轨	紧凑型精密运动	半导体、医疗、PCB/IC组装、测量和小自动化系统

IMTEK 目前的目录将这些系列产品细分为不同的章节，分别介绍类型规格、精度等级、预紧力、润滑方式、防护等级、安装公差、安装方法、导轨长度和尺寸。这种结构也符合工程选型的正确顺序：先选择系列，再验证各系列的具体参数。.

如果您已经知道所需的指南类别，并想比较可用的配置，您可以查看可用的线性导轨系列和模块规格. 进行技术审查时，请在请求最终型号推荐之前，准备好您的负载、行程、速度、精度要求、安装空间、安装方向和环境条件。.

6. 结论

选择合适的线性导轨取决于轴的主要需求。滚珠导轨是一种用途广泛的通用解决方案，滚柱导轨适用于刚性更高、负载更重的应用场景，低剖面导轨可以降低装配高度，而微型导轨则适用于紧凑型精密设备。选定导轨类型后，在最终确定型号之前，应核实其额定载荷、力矩、预紧力、精度、安装条件、导轨长度以及环境防护要求。.

7. 常见问题解答

线性导轨主要有哪些类型？

对于异形直线导轨系统，最常用的工业分类包括滚珠导轨、滚柱导轨、低轮廓滚珠导轨和微型导轨。滚珠导轨和滚柱导轨的区别在于滚动元件的类型，而低轮廓和微型导轨则描述了在安装空间成为主要设计限制时所使用的结构形式。.

滚珠导轨和滚柱导轨有什么区别？

滚珠导轨采用循环滚珠，而滚柱导轨则采用线接触的滚柱式滚动元件。当需要更高的刚性和重载能力时，通常会选择滚柱导轨。滚珠导轨则广泛应用于需要兼顾平稳运动、精度、承载能力和安装灵活性的场合。.

低剖面线性导轨和微型线性导轨是一样的吗？

不。低矮导轨的主要设计目的是为了降低装配高度，其尺寸仍然可以属于传统工业导轨的范畴。微型导轨则缩小了紧凑型精密设备的整体导轨和滑块尺寸。正确的选择取决于限制的是高度还是整个机器的尺寸。.

我该如何选择标准球形导板还是微型导板？

首先考虑安装空间，然后验证载荷、力矩、加速度、精度和刚度。当机构必须保持紧凑且其载荷要求符合所选微型导轨尺寸时，微型导轨是合适的选择。不要仅仅因为较小的组件看起来更容易集成就选择微型导轨。.

恶劣环境是否需要不同类型的线性导轨？

不一定。环境防护措施通常是在选择机械导向类型之后才考虑的。灰尘、冷却液、湿度、腐蚀或温度等因素可能需要不同的密封件、刮板、盖条、润滑剂、材料或表面处理，而滚珠导向器与滚柱导向器的基本选择仍然取决于负载、刚度和运动要求。.

8. IMTEK 技术讲座

第一季第二集线性轨道类型

IMTEK 技术讲座中关于直线导轨类型的这期节目，以可视化的方式介绍了导轨结构和常见选择差异。请保留原有的嵌入式 YouTube 视频，以便文章和原视频能够强化同一主题。.
