Ich begann, nach günstigen Linearführungen zu recherchieren und erwartete Abstriche bei der Qualität und eine enttäuschende Leistung. Die Realität ist jedoch weitaus differenzierter. Preisunterschiede resultieren oft eher aus Präzisionsgraden, Tragfähigkeiten und Abmessungen als aus grundsätzlichen Qualitätsmängeln.
Preisgünstige Optionen sind nicht grundsätzlich schlechter – sie sind für andere Anwendungsbereiche konzipiert. Viele Hobby-CNC-Maschinen und einfache Automatisierungssysteme nutzen erfolgreich kostengünstige Linearführungen, sofern die korrekten Installations- und Schmierprotokolle eingehalten werden. In diesem Artikel gehen wir detailliert darauf ein, warum günstige Linearführungen weniger kosten, testen objektiv die Leistungsfähigkeit kostengünstiger Linearführungssysteme und helfen Ihnen bei der Auswahl des richtigen Systems für Ihre spezifischen Anforderungen.
Mehr als nur “billig”

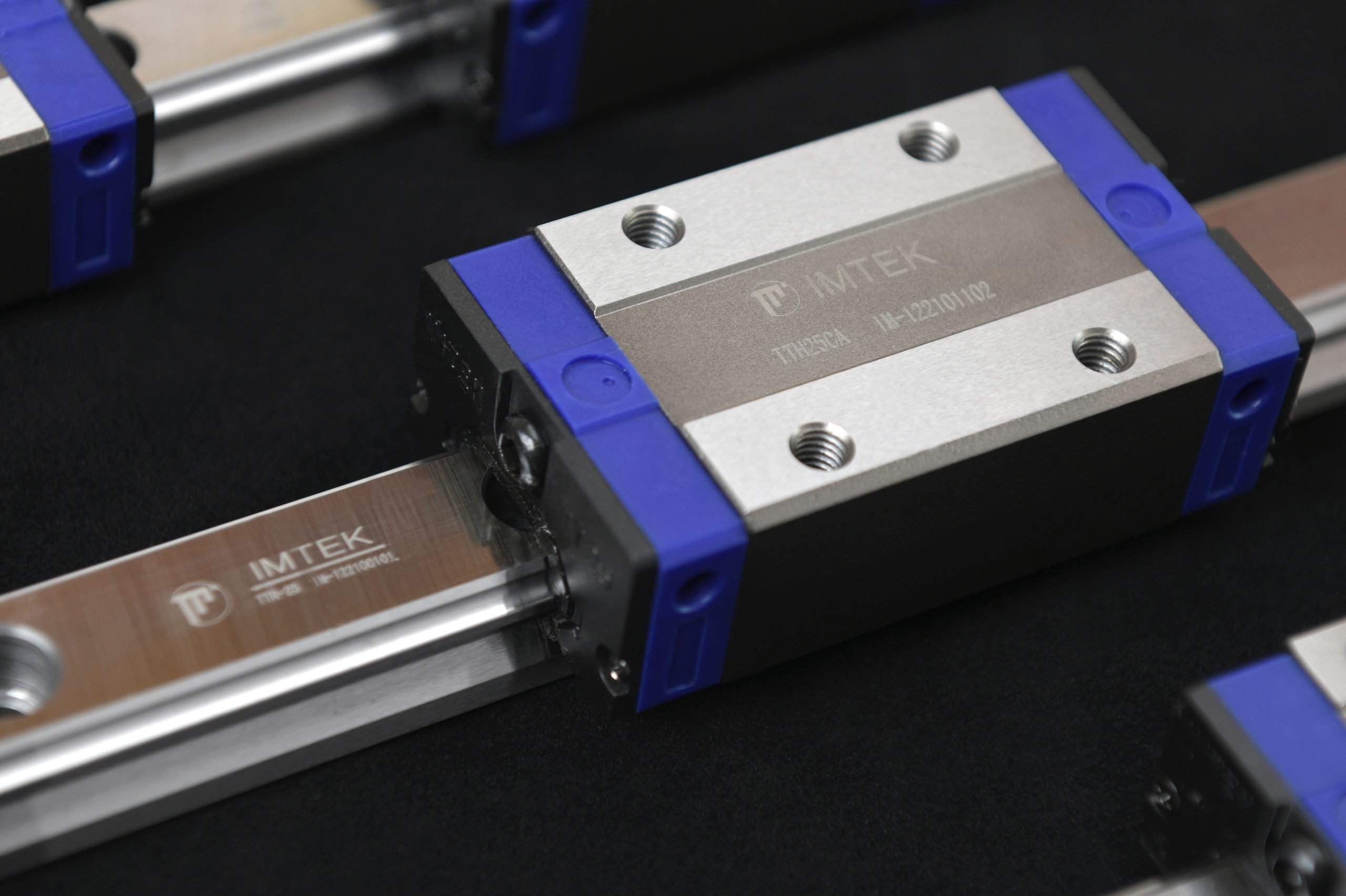

Der optimale Punkt zwischen Kosten und industrieller Zuverlässigkeit
Warum manche Linearführungen L kosteness
Bevor wir uns konkrete Zahlen ansehen, ist es wichtig zu beachten, dass niedrigere Kosten nicht immer geringere Qualität bedeuten. In vielen Fällen resultieren Preisunterschiede eher aus spezifischen Design- und Fertigungsentscheidungen als aus strikten Leistungsgrenzen.
Fertigungsprozesse und Produktionsumfang
Der Produktionsumfang hat einen direkten und tiefgreifenden Einfluss auf die Preisgestaltung. Standardgröße Linearführungen Die Massenproduktion bietet viele Vorteile, da sie die Stückkosten deutlich senkt und die Produkte so für mehr Ingenieure und Hobbybastler erschwinglich macht. Hersteller können hohe Rüstkosten auf die gesamte Produktionscharge verteilen, wenn sie Tausende ähnlicher Einheiten fertigen. Daher sind die Stückkosten bei kleinen, kundenspezifischen Serien von 1 bis 100 Einheiten deutlich höher als bei Standardserien mit über 1.000 Einheiten.
Designkomplexität: Kugel vs. Rolle
Die interne Struktur der Linearführung bestimmt auch deren Fertigungskomplexität. Kugelgelenkte Linearführungen bieten geringere Reibung, einen ruhigeren Lauf und eine einfachere Struktur, was die Gesamtfertigungskosten senkt. Wenn Sie sich für Linearführungen interessieren, sollten Sie Folgendes beachten: Rollen-Linearführungen vs. Kugel-Linearführungen, Rollenführungen bieten eine höhere Steifigkeit und bessere Vibrationsdämpfung für anspruchsvolle Schneidanwendungen., Rollenführungen sind typischerweise 1,3- bis 1,8-mal teurer. als vergleichbare Kugelführungen.
Markenpositionierung vs. tatsächliche Qualität
Derzeit beherrschen einige wenige Unternehmen den Markt für hochwertige Linearantriebssysteme. Japanische Hersteller wie THK und NSK sowie das deutsche Unternehmen Bosch Rexroth halten den Großteil des Weltmarkts.Hase. Diese Premiummarken sichern sich dank jahrzehntelanger technologischer Expertise und Patentbarrieren eine starke Preissetzungsmacht.
Die kostengünstigen Alternativen haben sich jedoch deutlich verbessert. Chinesische Hersteller produzieren mittlerweile zuverlässige Schienen, die in 3D-Druckern, leichten CNC-Maschinen und Lehrmitteln weit verbreitet sind. Obwohl die Qualität schwanken kann, reduziert die Auswahl von Herstellern mit strenger Chargenkonsistenz und Vorspannungsmanagement die üblichen Beschaffungsrisiken erheblich.
Standardgrößen vs. Sonderanfertigung
Standardgrößen sind aufgrund ihrer Verfügbarkeit durch Massenproduktion stets kostengünstiger. Beispielsweise bietet die 20-mm-Schienenreihe – hauptsächlich bestehend aus den Serien TO und TT – bei der Konstruktion von Geräten mit Bedarf an robusten Standardteilen eine leicht zugängliche und kostengünstige Grundlage. Kundenspezifische Führungen, die für bestimmte Tragfähigkeiten oder besondere Platzverhältnisse gefertigt werden, sind hingegen immer teurer. Während kundenspezifische Lösungen die Leistung in hochspezialisierten Anwendungen verbessern, bieten Standardgrößen für typische technische Anforderungen stets ein besseres Preis-Leistungs-Verhältnis.
Werkstoffgüten und Oberflächenbehandlungen
Die Materialauswahl steht in direktem Zusammenhang mit dem Endpreis. Bei der Bewertung eines Praktischer Leitfaden für Material für Linearführungen, Aluminiumlegierungsführungen eignen sich aufgrund ihres geringen Gewichts und ihrer Korrosionsbeständigkeit für Anwendungen mit hohen Geschwindigkeiten und geringen Belastungen. Stahlführungen bieten eine deutlich höhere Festigkeit und Tragfähigkeit, jedoch erhöhen Oberflächenbehandlungen wie Verchromen, Nitrieren oder Spezialbeschichtungen die Produktionskosten.
Sind günstige Linearführungen tatsächlich leistungsfähig?
Um die tatsächliche Leistungsfähigkeit im praktischen Einsatz zu verstehen, reichen Datenblätter allein nie aus. Präzision und Bewegungsstabilität sind in der Regel die genauesten Frühindikatoren dafür, wie ein Linearführungssystem in der Fertigung tatsächlich funktioniert.
Präzision und Genauigkeit bei der Bodennutzung
Ich habe viele preisgünstige Linearführungssysteme getestet und war von deren Präzision oft überrascht. Linearführungen begrenzen die Bewegung um alle Achsen außer der exakten Fahrtrichtung. Die Schlitten können sich weder nach oben, unten noch zur Seite neigen, wodurch das bei älteren Rundstangensystemen übliche Spiel vollständig eliminiert wird.
Budget-Schienen erreichen diese mechanische Stabilität durch Kugelumlaufspindeln mit engeren Toleranzen als herkömmliche Linearführungen. Profilierte Schienensysteme bieten eine um eine Größenordnung höhere Verfahrgenauigkeit als runde Wellenführungen. Diese Präzision eignet sich hervorragend als Präzisions-Upgrade für 3D-Drucker und Positionierungssysteme.
Hinsichtlich der Kosten steigt der Preis typischerweise mit jeder höheren Genauigkeitsstufe um 101 TP3T auf 251 TP3T. Tragfähigkeit: Die Tragfähigkeit hängt maßgeblich von den dynamischen und statischen Werten ab. Die dynamische Last (C) stellt die maximale Dauerlast dar, ohne die nominelle Lebensdauer von TGN- und TO-Schienen zu beeinträchtigen. Die statische Last (C0) gibt das absolute Maximalgewicht an, bevor es zu einer bleibenden Verformung der Kabelkanäle kommt. Bei kleineren Anlagen gilt Folgendes:, Miniatur-Linearführungen Die TGN9-Schienen wiegen beispielsweise nur 380 g/m bei 26 g schweren Wagen, während die größeren TGN15-Schienen mit 92 g schweren Wagen ein Gewicht von 1060 g/m erreichen.
Langlebigkeit und Verschleißmuster
Die Qualität günstiger Linearführungssysteme variiert stark; sie sind mal gut, mal schlecht. Meine Erfahrung zeigt, dass die meisten Probleme von den Lagerblöcken und nicht von den Schienen selbst verursacht werden. Ungleichmäßige Vorspannung und mangelhafte Bearbeitungsqualität im Schlitten sind häufige Gründe für diese Schwankungen.
Bei Bezug von zuverlässigen Herstellern mit guter Qualitätskontrolle verringert sich der Leistungsunterschied. Testergebnisse bestätigen dies: Ein preisgünstiges Linearaggregat funktionierte nach 90.000 Zyklen bei vierfacher Normalgeschwindigkeit einwandfrei, während ein günstigeres Konkurrenzprodukt bereits nach 8.040 Zyklen komplett ausfiel.
Wie man die richtigen, günstigen Linearführungen auswählt
Beginnen Sie mit der genauen Definition Ihrer tatsächlichen mechanischen Anforderungen, um eine Überdimensionierung zu vermeiden. Ein korrekt ausgewähltes Linearführungssystem erfüllt fast immer die Leistungsanforderungen ohne unnötige Zusatzkosten.
Lastbedingungen beurteilen: Die Tragfähigkeit lässt sich in drei kritische Kategorien unterteilen: Axialkräfte in Bewegungsrichtung, Radialkräfte senkrecht zur Bewegung und Drehmomente, die ein Drehmoment um die Achse erzeugen. Einzelschienensysteme sind für geringe Lasten ausreichend, höhere Drehmomente erfordern jedoch in der Regel Doppelschienensysteme für optimale Stabilität. Ein größerer Schienenabstand kann zudem die Lagerbelastung deutlich reduzieren und die Gesamtleistung verbessern.
Bewerten Sie die Umgebung: Staub, hohe Luftfeuchtigkeit, Chemikalien und extreme Temperaturen führen zu schnellem Verschleiß von Standardschienen. Für anspruchsvolle Umgebungen sind spezielle Schienen erforderlich. korrosionsbeständige Linearführungen mit Schutzbeschichtungen oder aus Edelstahl gefertigt.
Geschwindigkeit vs. Reibung: Hochgeschwindigkeitsanwendungen profitieren enorm von reibungsarmen Kugelführungen, während Rollenführungen trotz ihrer höheren Eigenreibung für schwerere Lasten erforderlich sind. Im Dauerbetrieb werden selbstschmierende Kugelkäfigführungen benötigt.
Budgetgerechte Schienennutzung: Wartung und Optimierung
Die Gesamtbetriebskosten übersteigen oft den ursprünglichen Kaufpreis deutlich. Höhere Anschaffungskosten (oder der Zeitaufwand für die Ersteinrichtung) werden durch den deutlich geringeren Wartungsaufwand im weiteren Verlauf ausgeglichen.
Richtige Schmiermethoden
Es kann nicht genug betont werden: Schmierstoffmängel sind für etwa 751.000 Tonnen aller Profilschienenausfälle verantwortlich. Eine korrekte Vorspannungssteuerung in Verbindung mit strikten Schmierintervallen verlängert die Lebensdauer nicht nur um einige Monate, sondern führt im Vergleich zu vernachlässigten Systemen zu einer signifikanten Steigerung der Ermüdungslebensdauer.
Um es richtig zu machen Warten Sie Ihre Linearführungen, Füllen Sie hochwertiges Fett durch die Schmieröffnungen ein, bis frisches Schmiermittel aus dem Linearführungsblock austritt. Bewegen Sie anschließend den Schlitten mehrmals, um eine gleichmäßige Verteilung des Schmiermittels auf den Kugelumlaufkugeln zu gewährleisten.
Theoretische Wartungsintervalle sind oft irreführend. Wartungspläne müssen die tatsächlichen Laborstandards und Ihre spezifischen Betriebsbedingungen berücksichtigen. Monatliche Wartungsintervalle sind in verschmutzten, partikelreichen Umgebungen unbedingt erforderlich, während in sauberen, klimatisierten Räumen in der Regel eine jährliche Nachschmierung ausreicht. Mischen Sie niemals verschiedene Schmierstoffarten. ohne eine vollständige Demontage und Reinigung durchzuführen, da chemische Unverträglichkeiten die Lebensdauer drastisch verkürzen können.
Bewährte Installationspraktiken
Die Oberflächenvorbereitung ist entscheidend für die Lebensdauer Ihrer Schienen. Geringfügige Unebenheiten der Montagefläche können die Lagerlebensdauer um bis zu 501 TP3T reduzieren. Eine mangelhafte Schienenparallelität führt zu starkem Blockieren und ungleichmäßigem Laufwiderstand, während gravierende Fehlausrichtungen zum sofortigen Systemausfall führen können.
Um den Erfolg zu gewährleisten, Linearführungen Schritt für Schritt einbauenDie Montageflächen präzise bearbeiten und die günstigen Linearführungen fest auf ebenen, gründlich gereinigten Untergründen verschrauben. Die Befestigungsschrauben stets von der Mitte nach außen anziehen, um die Geradheit zu gewährleisten und Mikroverformungen der Schiene zu vermeiden.
Selektives Aufrüsten von Komponenten
Wenn Sie günstige Linearführungen aufrüsten möchten, müssen Sie nicht das gesamte System austauschen. Sie können die Standardkugeln im Block durch hochwertigere Kugellager ersetzen, um die Laufruhe deutlich zu verbessern. Beachten Sie jedoch unbedingt eine Regel: Tauschen Sie die Blöcke maximal zweimal aus, bevor Sie neue Schienen montieren. Die Montage neuer Schlitten auf stark abgenutzten Schienen führt zu vorzeitigem Verschleiß der neuen Blöcke.
Abschluss
Preisgünstige Linearführungen bieten eine hohe Leistungsfähigkeit, wenn sie präzise auf Ihre technischen Anforderungen abgestimmt sind. Entscheidend ist, zu verstehen, dass ein niedriger Preis nicht automatisch mit geringerer Qualität gleichzusetzen ist. Wählen Sie Ihre Führungen anhand Ihrer tatsächlichen mechanischen Anforderungen und vermeiden Sie überdimensionierte Spezifikationen für Anwendungen, die keine höchste Präzision erfordern. Mit klugen Kaufentscheidungen, präziser Installation und sorgfältiger Wartung gewährleisten kostengünstige Linearführungen jahrelang zuverlässigen Betrieb und tragen zum Erfolg Ihres Projekts bei.
Häufig gestellte Fragen
Frage 1: Sind preiswerte Linearführungen für CNC-Maschinen geeignet?
Das hängt vollständig vom Verwendungszweck und dem Auslastungsgrad der Maschine ab. Für DIY- oder Hobby-CNC-Fräsmaschinen, bei denen die Maschine nur zeitweise läuft und gelegentliche Wartung akzeptabel ist, sind kostengünstige Schienen oft ein praktikabler Ausgangspunkt.. Bei industriellen CNC-Maschinen, die im Dauerbetrieb laufen, ist jedoch gleichbleibende Präzision entscheidend. Industrielle Anwendungen erfordern typischerweise engere Vorspannungstoleranzen und höherwertigen Stahl, um die Bearbeitungsgenauigkeit zu gewährleisten und ungeplante Ausfallzeiten zu minimieren.
Frage 2. Günstige Linearführungen vs. Premiummarken (wie THK oder HIWIN) – welche sollte ich wählen?
Ingenieure müssen sich nicht zwangsläufig zwischen den Extremen des Spektrums entscheiden. Während bei extrem günstigen Schienen die Chargenkonsistenz mitunter mangelhaft sein kann, weisen Premiummarken oft einen erheblichen Markenaufschlag für Präzisionsqualitäten auf, die in vielen Anwendungen nicht unbedingt erforderlich sind.. Ein äußerst praktischer Ansatz besteht darin, bei etablierten Herstellern nach Industriestandards zu beziehen, die ihre Rohstofflieferkette direkt kontrollieren – beispielsweise durch die Nutzung eigener Produktionsanlagen für hochkohlenstoffhaltigen Chromstahl. Dies gewährleistet die strukturelle Integrität und Leistungsfähigkeit eines Premium-Führers ohne den damit verbundenen Premiumpreis.
Frage 3: Was ist der wichtigste Faktor bei der Bewertung der Kosten von linearen Schienensystemen?
Bei der Kostenbewertung ist es sinnvoll, über den anfänglichen Kaufpreis hinauszublicken und die Gesamtbetriebskosten (Total Cost of Ownership, TCO) zu berücksichtigen.. Die größte Herausforderung bei einigen günstigen Schienen ist die uneinheitliche Qualität der Führungsblöcke, was zu unvorhersehbaren Verschleißmustern führen kann.. Im gewerblichen oder industriellen Umfeld können die mit dem Zerlegen von Maschinen, der Diagnose von Bindungsproblemen und dem Produktionsausfall verbundenen Arbeitskosten die Einsparungen beim anfänglichen Komponentenkauf schnell wieder aufheben.
Frage 4: Kann ich günstige Linearführungen kaufen und nur die Lager aufrüsten, um die Leistung zu verbessern?
Durch den Austausch der Kugelumlaufspindel kann die Laufruhe einer günstigen Bahn verbessert werden, und dies ist eine gängige Praxis unter Hobbyisten.. Es ist jedoch wichtig, die Grenzen dieser Lösung zu kennen. Weist die innere Laufbahn des Schlittens ungleichmäßiges Schleifen oder eine ungünstige Geometrie auf, lässt sich das grundlegende mechanische Problem durch den Einsatz hochwertigerer Kugeln nicht beheben. Für langfristige Zuverlässigkeit in der Automatisierung ist die Verwendung eines präzise konstruierten und aufeinander abgestimmten Führungsblocks in der Regel eine berechenbarere und stabilere Lösung.
Frage 5: Wie verhalten sich Budget-Schienen in rauen Umgebungen?
Raue Umgebungsbedingungen verstärken jegliche Schwächen eines Linearführungssystems. Standardmäßige Budget-Schienen verwenden typischerweise einfache Materialien und vereinfachte Dichtungssysteme. Bei Vorhandensein von Metallspänen, aggressiven Kühlmitteln oder starkem Feinstaub können Verunreinigungen diese grundlegenden Dichtungen leichter passieren und den Verschleiß der Laufbahnen beschleunigen.. Für diese spezifischen Bedingungen wird dringend empfohlen, Führungen mit speziellen Abstreifern oder besonderen Korrosionsschutzbehandlungen zu spezifizieren, um eine lange Lebensdauer zu gewährleisten..
